Services de fabrication
Recevez des prototypes et des petites séries de pièces de production dans un délai d'un seul jour avec nos services d'impression 3D, d'usinage CNC et de moulage par injection.
Impression 3D
Une pièce 3D est fabriquée à partir d’un modèle CAO, en général en déposant des couches successives de matière. Protolabs propose cinq services d’impression 3D.
- Stéréolithographie
- Frittage laser sélectif
- Frittage laser direct de métal
- Multi Jet Fusion
- PolyJet & impression 3D silicone
Usinage CNC
L’usinage par commandes numériques, ou usinage CNC, est un processus consistant, à partir d’un bloc brut de matière, et en suivant des instructions précises et programmées, à enlever de la matière jusqu’à obtenir le produit final. Protolabs propose :
- Fraisage CNC
- Usinage 3 axes
- Usinage 5 axes
- Tournage CNC
Moulage par injection
Processus consistant à chauffer une résine, à l’injecter sous pression dans l’empreinte d’un moule, puis à la laisser refroidir avant de l’éjecter. Protolabs propose :
- Moulage par injection de matière plastique
- Moulage de pièces en silicone liquide
- Surmoulage
Boites à outils pour la conception et la production de pièces
Capacités d'usinage améliorées grâce à notre réseau numérique
Profitez de l'anodisation, de tolérances plus serrées et de la tarification au volume grâce à notre réseau de partenaires de fabrication via Hubs. Vous trouverez le placage (oxyde noir, nickel), l'anodisation (Type II, Type III) et la conversion au chromate, des tolérances allant jusqu'à ±0,020 mm.
Découvrir LE réseau Protolabs Essayer le réseau Protolabs via Hubs

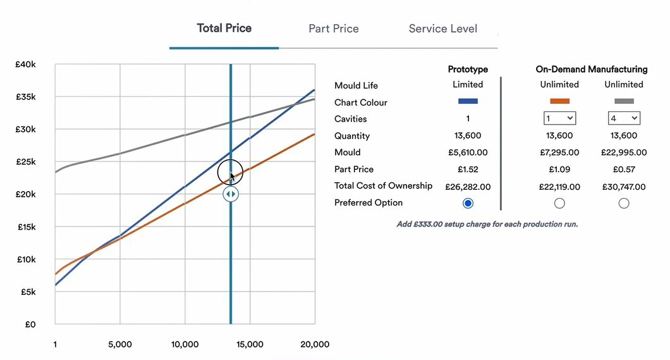

Vous passez à la production ? Consultez notre service à la demande
Si vous avez besoin de quantités de pièces plus importantes, de prix de pièces abordables et d'une production rapide tout au long du cycle de vie de votre produit, nos services de fabrication à la demande sont la meilleure solution.
En savoir plus Obtenir un devis de fabrication à la demandeQuel service de fabrication numérique vous convient le mieux ?
Protolabs propose trois services de fabrication : lemoulage par injection,l'usinage数控et l'impression 3D.
Le type de service nécessaire à la fabrication de votre pièce dépendra de l'objectif de la pièce, des matériaux nécessaires à sa fabrication, de la complexité de la conception et du délai de livraison requis.
Le tableau ci-dessous détaille certaines des considérations les plus importantes qui peuvent influencer votre choix de service. Toutefois, si vous avez encore des doutes ou si vous souhaitez en discuter avec un membre de l'équipe, n'hésitez pas à contacter l'un de nos ingénieurs d'application par téléphone au +33 (0)4 56 64 80 50 ou par email à l'adresse[email protected]
Vous pouvez également lire notre livre blanc sur lesprocessus de prototypagepour obtenir des informations plus détaillées sur les services de fabrication proposés par Protolabs.
| SL | SLS | DMLS | |
|---|---|---|---|
| Délai de fabrication* | 1 à 7 jours | 1 à 7 jours | 1 à 7 jours |
| Quantité | 1 à + de 50 pièces | 1 à + de 50 pièces | 1 à + de 50 pièces |
| Bénéfices/Applications | • Formes complexes, petites dimensions • Plusieurs options de finition • Prototype à un stade précoce |
• Plus durable que la SL • Prototypes fonctionnels • Géométrie interne et évidements |
• Résistance totale, densité 98 % • Géométrie interne, évidements • Pièces fonctionnelles |
| Choix de la matière | • Similaires ABS • Similaires PC • Similaires PP |
• PA 12 blanc |
• Aluminium • Acier Maraging • Titane • Acier inoxydable 316 • Inconel |
| Dimensions maximales | • Res normale : 736mm x 635mm x 533mm • Res haute : 247mm x 247mm x 250mm •米icro res : 127mm x 127mm x 63mm |
• PA 12 blanc 676mm x 367mm x 564mm |
• Res normale : 350mm x 250mm x 300mm • Res haute : 250mm x 250mm x 300mm •米icro res : 71mm x 71mm x 80mm (Ø100 x 80 mm) |
| Dimension minimale de détail | • Res normale : 0,25 mm sur les axes X et Y (0,4 mm sur l’axe Z) • Res haute : 0,13 mm sur les axes X et Y (0,4 mm sur l’axe Z) •Micro Res :0,07 mm sur les axes X et Y (0,2 mm sur l’axe Z) |
0,75mm | • Res normale : 1,0mm • Res haute : 1.0mm • Res fine : 0.5mm |
| Résolution/Épaisseur de couche | • Res normale : 0,1mm • Res haute : 0,05mm •米icro res : 0,025mm |
0,1mm | • Res normale : 0,05-0,06mm • Res haute : 0,03mm-0,04mm • Res fine : 0,02mm |
| Tolérances | • Pour les pièces en résolution normale : Compter, pour les pièces bien conçues, des tolérances de +/- 0,1 mm sur les axes X et Y, plus +/-0,001 mm/mm. Sur l’axe Z, +/- 0,13 mm ainsi que +/- 0,001 mm/mm. Attention, les tolérances peuvent varier en fonction de la géométrie de la pièce. |
Les tolérances attendues sur des pièces bien conçues sont typiquement +/-0,20 mm plus +/- 0,002 mm/mm. | Pour une pièce bien conçue, on peut s’attendre à des tolérances de +/-0,1 mm à +/-0,2 mm +0,005 mm/mm. |
| Équipement | Vipers, iPros et Projects. | sPro 140 et sPro 60 | EOS et Concept Laser 3D |
Les délais de fabrication dépendent des quantités. Nous pouvons livrer vos pièces par lots successifs pour que vous les ayez le plus rapidement possible.
| Fraisage | Tournage | |
|---|---|---|
| Délai* | 1 à 3 jours | 1 à 3 jours |
| Quantité | 1 à + de 200 pièces | 1 à + de 200 pièce |
| Choix de matières | Plus de 30 plastique et métaux | Aluminium, acier inoxydable, alliages d’acier, acier doux à faible teneur en carbone |
| Dimensions maximales | 3-axes • 254mm x 178mm x 95mm 5-axes • 66mm x 73mm x 99mm |
• 75mm (diamètre) x 228mm (longueur) |
| Dimension de pièce minimale/résolution | 6.35mm x 6.35mm x 6.35mm | 0.76mm to 4mm (diamètre) x 1.27mm à 6.35mm (longueur) |
| Finition | • Plastique - tel quel • Tel quel, ébarbé, ou ébarbé avec un grenaillage léger. |
• Aluminium - Angles chanfreinés avec marques d’outillage visibles, angles chanfreinés avec grenaillage léger, ou angles aigus. • Tous les autres métaux - Angles chanfreinés avec marques d’outillage visibles ou angles chanfreinés avec grenaillage léger |
Les délais de fabrication dépendent des quantités. Nous pouvons livrer vos pièces par lots successifs pour que vous les ayez le plus rapidement possible.
| Plastic IM | LSR | OM & IM | |
|---|---|---|---|
| Délai* | 1 à 15 jours | 1 à 15 jours | 1 à 15 jours |
| Quantité | De 25 à plus de 10 000 pièces | 2De 25 à plus de 10 000 pièces | De 25 à plus de 10 000 pièces |
| Choix de matière | Plus de 100 qualités de résines thermoplastiques | Qualités standard, optiques et médicales de LSR | Plus de 100 qualités de résines thermoplastiques et LSR |
| Dimensions maximale | 480mm x 770mm x 101mm (à partir du joint du moule) | 304mm x 203mm x 100mm | 203mm x 406mm x 152mm |
| 样品: | PM-F0, PM-F1, PM-F2, SPI-C1, PM-T1, PM-T2, SPI-B1, SPI-A2 | PM-FO, PM-F1, SPI-C1, SPI-A2 | PM-F0, PM-F1, PM-F2, SPI-C1, PM-T1, PM-T2, SPI-B1, SPI-A2 |
Les délais de fabrication dépendent des quantités. Nous pouvons livrer vos pièces par lots successifs pour que vous les ayez le plus rapidement possible.
| SL | SLS | DMLS | MJF | PJ & 3DS | CNC M | CNC T | PIM | LSR | OM & IM | |
|---|---|---|---|---|---|---|---|---|---|---|
| Pièce plastique | ✔ | ✔ | - | ✔ | - | ✔ | ✔ | ✔ | - | ✔ |
| Pièce élastomère | - | - | - | - | ✔ | - | - | - | ✔ | ✔ |
| Pièce métallique | - | - | ✔ | - | - | ✔ | ✔ | - | - | - |
| Prototypage | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| 生产在娇小的联赛/ Moule de transition & séries pilotes | - | - | - | - | - | - | - | ✔ | ✔ | ✔ |
| Délai | 1-7 jours | 1-7 jours | 1-7 jours | 1-7 jours | 1-7 jours | 1-3 jours | 1-3 jours | 1-15 jours | 1-15 jours | 1-15 jours |
| Options de matières | Similaire ABS Similaire PC Similaire PP |
PA 12 Blanc |
Métal | PA 12 Noir | Photopolymères numériques Silicone pour impression 3D |
Plus de 30 plastiques et métaux | 30+ Plastics & Metals | Plus de 30 plastiques | Options Elastosil et photopolymères numériques | Plus de 30 plastiques |
