设计钣金缺口，标签和插槽

缺口的尺寸规则

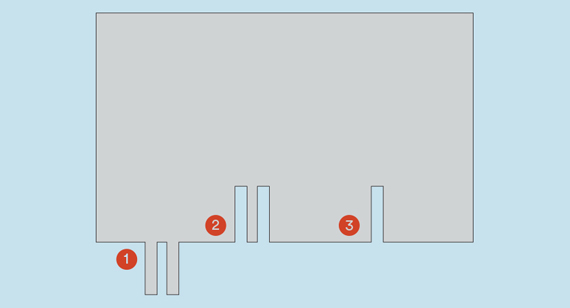

这里有两个易于应用的凹槽设计标准。首先，宽度至少为0.040英寸。(1.016mm)或至少材料厚度，以较大者为准。其次，缺口深度不应超过其宽度的5倍，这取决于其用途。例如，如果一个缺口是一个独立的特征，而不是一系列连续缺口的一部分(见下图中的缺口3)，那么深度就不受限制。

制表符的尺寸规则

一个基本的规则是标签(和缺口)应该至少是你的金属板的材料厚度的两倍或0.125英寸。(3.175毫米)宽，以较大者为准，且不得超过其宽度的5倍。虽然这些指导方针也有例外，但如果您能够保持这些基本尺寸，则可以确保牢固的制表符和结构健全的缺口。当制表符超过5倍宽度时，它们的强度就会牺牲，最终可能会产生不必要的灵活性和变形。

为什么我应该使用缺口或标签?

这些特性对于定位组件中的部件非常有用，就像插槽一样。内部部件上的标签简单地滑入底盘或盒子上的缺口。这样做可以帮助在铆接甚至焊接之前更精确地定位零件，在位置和强度比美观更重要的地方。标签可以与插槽配合，以对准焊接或创建一个易于组装的无焊接外壳。通过将这些功能设计到您的部件中来支持您的制造商，使加工和组装变得轻而易举。在前端尽你所能将有助于确保我们能在后端为您提供高质量的部件。请记住，如果您正在设计相互匹配的缺口和标签，那么较长的特征可能会具有挑战性，特别是在使用大量缺口和标签的情况下。考虑使用尽可能短的标签来实现您的设计。这将大大支持组装/焊接操作。

使用插槽

槽是在许多钣金部件上发现的直线孔。它们有很多用途:它们可以是手柄，其他组件或夹具的间隙，或作为减轻重量的功能。插槽通常是安全的特性，但在某些情况下可能会出现问题。在设计插槽时，遵循这些规则可以避免两个最常见的陷阱。

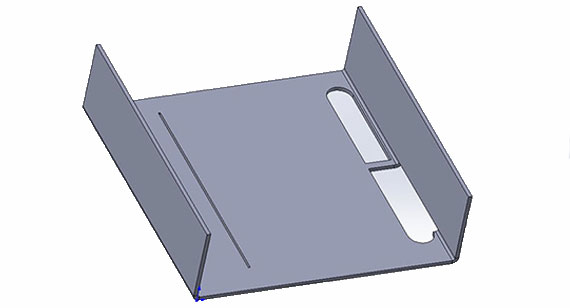

当他们接近弯道时，插槽是一个挑战。在压闸上成形时，有一个冲孔和一个模具。零件落在模具上，冲头下来迫使零件进入底部模具。底部模具上的开口形状是V形，这很重要，因为材料必须接触V形的两边才能绕过来。当这种接触不存在时，最好的情况是我们看到变形，最坏的情况是我们根本不能形成零件。该槽必须至少4倍的材料厚度远离弯头，以确保有足够的材料穿过V.这里的一个解决方案是通过弯头切割槽，消除了需要离开材料来。在相关图片的例子中，顶部的槽会严重变形，底部的槽不会。

窄槽，比如左边的槽，也可能是个问题。当槽的宽度小于材料厚度时，我们往往会遇到切割质量问题。此处示例中的槽是1/2材料厚度，可能被激光切割机吹出，从而无法保持公差并生产出高质量的零件。模型槽至少是材料厚度的宽度，以帮助减少激光上出现问题的机会。
