我们热爱的设计:CNC加工

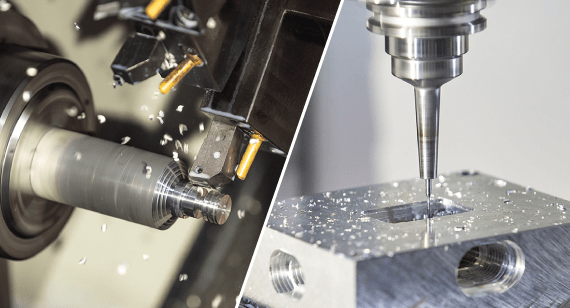

铣削vs.车削:机械加工的小鸟和蜜蜂

基本上，加工有两种类型:铣削(使用钻孔方法)和车削(使用车床)。非常圆柱形的零件应在设计时考虑车床车削工艺，非常方形/正交的零件应使用铣削。在很多方面，它们是完全相反的。虽然两者都是减法加工，但在铣削过程中，刀具对着(通常)固定材料旋转，以去除不需要的金属或塑料。转弯的作用正好相反。零件围绕一个确定的轴旋转，刀具在旋转时刮掉材料。您的零件可能需要通过这两个过程才能完成，在正常情况下，我们应该能够从您的CAD文件中判断出您想要什么以及如何加工它。

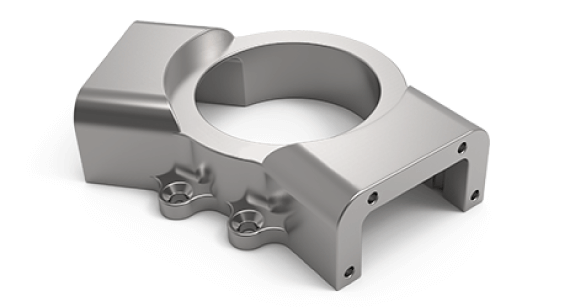

加工拐角:越圆越好

我们看到这个很多，但如果你花点时间，想象一下，你可以看到一个圆铣刀永远不能创造一个90度角在一个角落里，两堵墙相遇。把鱼片加到角上，让我们知道你有这方面的知识。我的意思是，当然，你可以让我们用越来越小的端铣刀来接近一个尖角，但这只会让你得到更小的鱼片，和更大的账单。作为您的合作伙伴，如果您可以接受更宽、更圆角的产品，我们可以为您节省一些费用。此外，它们看起来也很不错。

平展你的视野:在墙与地板相遇的地方

这与前一节正好相反。在这里，你的目标是平面——墙壁与地板相交的90度角。当墙壁与地板以90度角相交时，加工过程效率会高得多。我们这样做与方端铣刀，这就像任何其他端铣刀，但他们有一个平，而不是一个尖，较低的切割面。它们是专门用来磨出材料来制造平面的。要记住的一件事是，当一个圆角应用，你最终与地板和墙壁之间的圆形过渡，实质上更多的加工时间必须花轮廓圆角。这可能会使加工时间更长，成本更高，而不是必要的。

洞和口袋的进和出

在为制造业进行设计时，重要的是要知道这些很酷的孔和口袋适合你，从长远来看，也适合你的客户。我们喜欢看到对这些敏感的功能。注意每个特性纵横比是至关重要的。一般来说，深洞和口袋的直径要大，较长的立柱或肋骨要粗一些。一般来说，一个特征的LxD比值越小越好。很少有功能应该超过8:1的LxD比例，除非你的设计有重要的原因。

集会:分手并不总是很难做到

有时候，将设计拆分成两个或多个组件，然后使用螺栓、焊接或其他方法将它们连接在一起，会更容易简化设计。很高兴看到设计师/工程师注意在最小化组件数量和使用组装的需求之间进行权衡。对于一些CAD模型，通过将更复杂的部件分解为子部件来降低加工部件的复杂性更有意义。这可能对非常复杂的部件有好处。

所以，这些是我们喜欢在CNC加工的CAD模型中看到的一些东西。阅读我们在其他服务系列中喜爱的设计元素:3 d打印技术，2022世界杯足球赛时间表,钣金加工．
