关于将插入件穿线和组装到3d打印部件中，有一件基本的事情你需要知道:你能制造什么，不能制造什么，这取决于部件和插入件的材料属性。要记住的第二件事是:只要有可能，设计标准丝锥和插孔是值得的。

黄铜热固定嵌件可用于SLS和MJF组件。

带有热固镶件的SLS和MJF零件

使用选择性激光烧结(SLS)或多射流熔合(MJF)工艺打印的尼龙部件可以利用标准尺寸的黄铜热固定镶件。为什么铜?黄铜是一种退火温度低的软金属。在将黄铜插入孔中之前，用烙铁快速加热。这会使尼龙变形，使其流动并填充插入物周围的空隙，冷却后在插入物周围提供强大的抓地力。在你的设计中使用黄铜热固定插件也有助于确保耐久性。如果你需要不同于黄铜的热固定镶件，铝或不锈钢镶件也是一种选择。

SLS和MJF零件的热固插入强度

我们已经对安装在尼龙中的热固嵌件进行了一些内部抗拉强度测试，以下是您可以期待的结果。虽然有很多变量在起作用，但具有更大表面积的更大更长的刀片比较小的更强。我们的测试表明，最大负载范围从非常小的插入约100磅到在某些情况下最大的插入超过700磅。这给了您一些局限性的感觉，但我们建议针对您的特定应用程序测试功能，特别是如果您的部件将遇到突然的、重复的和/或不均匀的负载。同样重要的是，要知道相同螺纹尺寸的长/高插入比短插入更强。增加的强度因刀片尺寸而异，但我们的测试表明，与较短的刀片相比，高刀片增加了约30%的抗拉强度。

带有压装插入的SLA部件

使用立体平版印刷(SLA)工艺印刷的零件的插入样式不同。在这种情况下，使用标准的压合插入。它们不需要加热就能凝固。相反，这些压装插入物用环氧树脂加固，以增加强度和安全性。

点击SLA, SLS, MJF零件

在3d打印塑料上打孔不如组装镶件常见。但是，在您的情况下，如果保持一致的美学是至关重要的，或者如果不需要金属性能，则首选敲击而不是插入。我们有标准的水龙头尺寸，但如果你需要什么，尽管说。以下是我们常用的热固定刀片、压合刀片和丝锥的清单。我们可以与您合作，确保选择合适的深度。

库存插入和丝锥尺寸

库存热固定尼龙零件镶件	SLA部件的库存压装插入件	可用于SLA部件的丝锥尺寸			可用于塑料零件的丝锥尺寸
库存热固定尼龙零件镶件	SLA部件的库存压装插入件	标准	度规	《不扩散核武器条约》	可用于塑料零件的丝锥尺寸
0 - 80	0 - 80	0 - 80	M1.2 x .25	1/16 - 27	2-56
2-56	2 - 56	1 - 64	M1.4 x .25	1/8 - 27	4-40
4-40	4 - 40	1 - 72	M1.6 x .35	1/4 - 18	6-32
6-32	6 - 32	2 - 56	M2 x 0.4	1／2	8-32
8-32	8 - 32	3 - 48	M3 x 0.5	3/8 - 18	10 - 24
10 - 24	10 - 24	3 - 56	M4 x 0.7		10-32
10-32	10 - 32	4 - 40	M5 x 0.8		1/4“-20
1/4“-20	3/8 - 16	4 - 48	M6 x 1.0		1/4“-28
M1.6 x 0.35	1/4 - 20	5 - 40	M8 x 1.0		“-18 5/16
M2 x 0.4	5/16 - 18	6 - 32	M8 x 1.25		“-16 3/8
M2.5 x 0.45	M1.6 - .35	6 - 40	M12 x 1.75		“-27 1/8
M3 x 0.5	M2 - 0.4	8 - 32	M14 x 1.0		1/2“-13
M4 x 0.7	M2.5 - 0.45	8 - 36	M18 x 1.0		M2 x 0.40
M5 x 0.8	M3 - 0.5	10 - 24	M20 x 1.5		M2.5 x 0.45
M6 x 1	M3.5 - 0.6	10 - 28			M3 x 0.50
M8 x 1.25	M4 - 0.7	10 - 32			M3.5 x 0.60
	M5 - 0.8	12 - 24			M4 x 0.70
	M6 - 1.0	1/4 - 20			M5 x 0.80
	M8 -1.25	1/4 - 28			M6 x 1.00
		3/8 - 16			M8 x 1.00
		3/8 - 18			M8 x 1.25
		3/8 - 24			M10 x 1.00
		5/16 - 18
		5/16 - 24
		7/16 - 20
		7/16 - 14
		1/2 - 12
		1/2 - 20
		3/4 - 16
		5/8 - 18
		9/16 - 18
		15/16 - 16

塑料3d打印部件的攻丝和插入设计

在确定您需要的丝锥或刀片的类型和尺寸时，请务必向我们提供技术图纸，清楚地表明螺纹尺寸、间距和深度要求。在设计热固插件时，请务必遵循下表中的指导方针，以获得最佳配合。虽然我们不能保证插入的尺寸或深度，但我们可以确保它们与零件表面齐平。在某些情况下，我们为某些客户的要求定制夹具。

热固定和压合刀片的设计要求:

最小壁厚0.030英寸。(0.762毫米)
到相邻特征的最小距离: 0.250英寸(6.35毫米)
相邻特征的最大高度: 4.0英寸。(101.6毫米)

金属3d打印部件中的追逐与攻丝

如果你想要一个金属原型的功能线程，你应该建模并打印线程的结构。在构建之后，可以用手轻敲螺旋结构以确保功能。对于许多非精密应用来说，这是足够的功能，而且它更便宜、更快，因为它不需要完整的加工设置。有些客户选择自己去追线，但是我们可以以相对较低的成本做到这一点。自跟踪线程的缺点是线程的对齐和质量不会那么精确。如果打印线的方向不正确，可能会导致最终位置精度或对齐的微小损失。因此，如果您的零件有生产设计要求，建议最终螺纹在构建后进行加工，以确保精度。机加工螺纹可以承受更严格的公差。值得注意的是，在选择材料时，使用铬镍铁合金718和钴铬合金的螺纹是很困难的，因为这些金属比水龙头本身更硬。这使得小螺纹在这两种材料中特别困难。

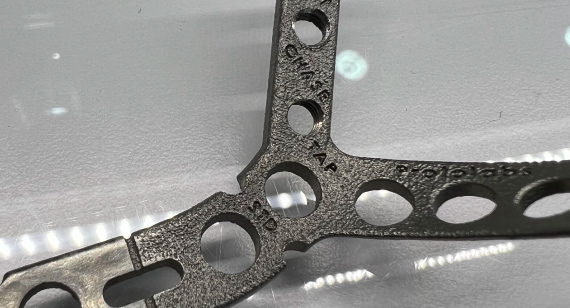

下面是一个实际的部分，突出显示了打印、追逐和丝锥螺纹在精度上的差异。

金属零件冲压或攻丝的优点

	追逐线程	利用线程
更快的交货时间	✔
经济的价格	✔
功能原型	✔
精密的部分		✔

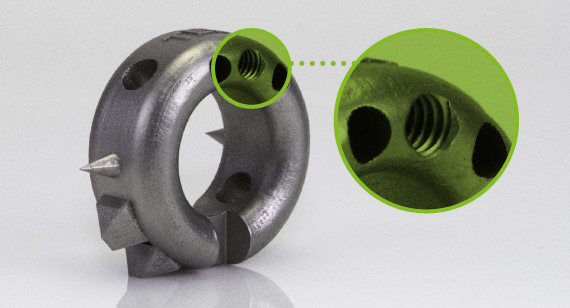

在金属3d打印部件中螺纹是可能的，但在铬镍铁合金和钴铬材料制造的部件中追捕螺纹可能具有挑战性。

金属3d打印零件的攻丝和插入设计

当你得到你的零件报价时，在技术图纸上提供所有必要的螺纹信息是很重要的。我们可以查看任何技术图纸报价，明确表明螺纹尺寸，间距，配合等级和位置要求。

特殊请求插入和更多

所以，这就是我们通常如何为3D打印客户提供服务的概述。也就是说，如果你有一个开箱即用的设计要求，不要羞于询问我们。您可以随时将您希望我们使用的插入件寄给我们，或者我们可以为您订购。我们甚至可以为更大的零件提供更大的镶件。需要装配销钉吗?我们掩护你。就问我。我们总是根据您的设计要求来审查您的零件。不要忘记，当涉及到3d打印部件的螺纹和插入时，我们的应用工程师在这里帮助指导您完成交货时间、成本分析和设计目标。
