提高模塑性的浇口注意事项
设计注塑件时，检查浇口类型和位置2022世界杯足球赛时间表
浇口是注射成型过程中不可避免的缺陷，是在模具连续表面上的断裂2022世界杯足球赛时间表。虽然其痕迹通常在成型后被自动或手动去除，但它会在成品零件上留下“足迹”。没有它就没有零件，所以因为我们不能取消浇口，因为它们会影响零件的可塑性和质量，所以在设计零件时考虑它们的类型和位置是有充分理由的。当然，即使您在设计零件时没有考虑栅极，当您确认Protolabs订单时，您也有机会批准它们的类型和位置。
在Protolabs，我们根据零件的形状和尺寸以及注射的树脂使用标签，热尖端或针浇口。
盖茨选项卡

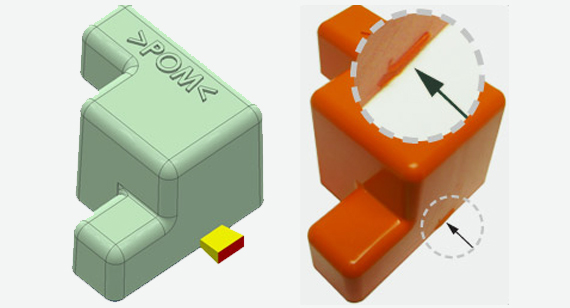

标签浇口是三种浇口中最常用的一种。它由一个梯形块铣削成分型线上的外表面的部分(见图1)，通常是放置在较厚的壁段，而不是较薄的区域。它的位置通常使它很容易修剪掉，虽然它通常留下最大的痕迹三门类型，它的位置在分型线只影响部分的边缘，在那里它通常不会干扰功能或化妆品。
压片浇口易于制造、维护和加工，并且在其沿分型线的位置通常有很大的纬度。它的设计有助于限制应力产生在弹出的标签，这是修整后成型。此外，由于相对较大，它非常适合与填充树脂一起使用，而填充树脂很难通过较小的浇口注入。由于这些原因，闸门是闸门的首选。
热提示门

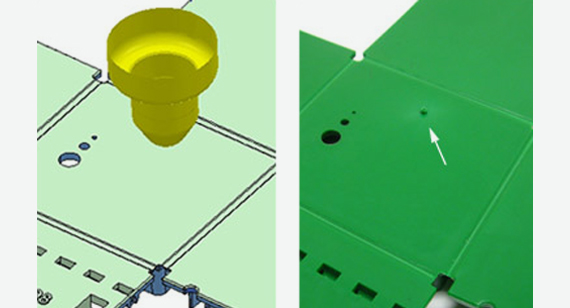

热尖浇口位于零件的中心附近，而不是边缘。这减少了距离树脂必须旅行，以填补模具，并有助于中心夹紧力的压力机适用于模具。图2显示了带有热尖端门位置的Protolabs订单确认样例的图像。黄色圆柱体是一个型腔，被铣削成a侧模具的一半，单滴热尖将被螺栓固定。热点门总是在a面。
热尖端浇口通常用于圆形或圆顶零件，以实现径向流动，而不是压片浇口的线性流动。此外，由于这种浇口在模腔边缘不占用空间，因此它可以用于接近Proto Lab最大零件占地尺寸的零件。闸门会留下一个小凸起，通常为0.060至0.080英寸。直径为0.010至0.020英寸。高，可以修剪平齐到0.005英寸。感到骄傲。根据零件几何形状和树脂类型的不同，热尖浇口也会在浇口周围的圆形图案上留下“腮红”或流动痕迹。这些可能是有问题的，因为它们通常是在美容表面的部分。另一个问题是可能在小颗粒尺寸下降解树脂。最后，由于它是一个小栅极，如果用于注入高玻璃填充含量的树脂，热尖端可能会被堵塞。
销盖茨
引脚门是三种门中最不常见的。它通常用于复杂的零件，不能有闸门痕迹的边缘，其中标签闸门将是或在美容方面的部分，其中热尖端闸门位于。它是三种浇口类型中唯一的一种，位于模具的b侧，通常是非美容表面。

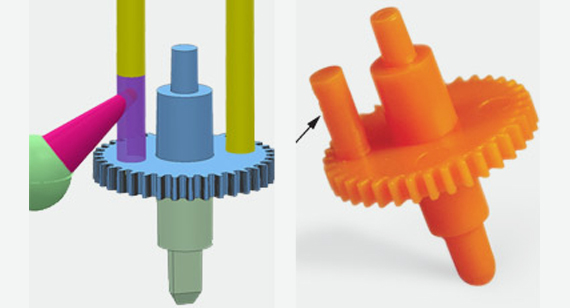

而不是将树脂引入模具型腔，在那里形成的部分，销浇口注入树脂到顶针通道(见图3)。顶针，在下面的黄色显示，缩短，树脂从锥形“隧道”浇口注入通过顶针通道的空段，紫色显示，并进入模具形成的部分。一旦树脂硬化，顶针推对销通道的圆柱柱，从b侧模具的一半弹出的部分。所述顶销将所述柱从所述隧道门上剪下，使所述柱从所述顶出部件的表面升起。该职位随后通过手动流程被删除。因为它通过一个顶销孔注入树脂，所以这个浇口在成品零件上产生了一个像顶销一样的痕迹，但被修整到0.005英寸。骄傲，而不是标准的顶销，是冲洗到0.005英寸。嵌入零件的。
针栅的使用是几何相关的，虽然它可以产生很好的结果，它可以是具有挑战性的过程。锥形隧道浇口排除了许多玻璃填充树脂的使用，并且在弹出过程中从柱上剪切锥体可以对模具施加显著的应力。最后，圆锥体的角度和深度使其无法用于许多几何形状，如外壳或其他芯件。
显然，浇口可能涉及复杂的选择，但Protolabs将选择最适合您的设计和树脂的浇口类型和位置。反过来，您将有机会审查您的订单确认上的闸门位置。如果您有疑问或疑虑，您可以致电877-479-3680与我们的应用工程师联系，讨论选项。
