模具成本估算与消除注塑成本驱动因素2022世界杯足球赛时间表

可塑性设计:一个警世故事

德克斯特是个工程师。Dexter有一个巧妙的零件设计解决方案，将五个部分的外壳组合成两个部分，并在生产中节省数十万美元的模具成本。Dexter设计零件并将其发送到他最喜欢的3D打印公司(嗯，Protolabs)，在SLS中打印零件，这样他就可以在零件加工之前执行配合/形式/功能测试。当他收到货物时，他欣喜若狂地发现他的零件工作得非常好，应该是他设计问题的完美功能解决方案。准备开始进入模具阶段，他引用了注塑成型和bam的零件-它们都是不可成型的。2022世界杯足球赛时间表德克斯特羞愧地低下头，走回办公桌，开始重新设计零件的可塑性。

这个古老的故事实际上是我们的第一个主要成本驱动因素，也可以说是许多其他成本驱动因素的根本原因。

1.不以终为始

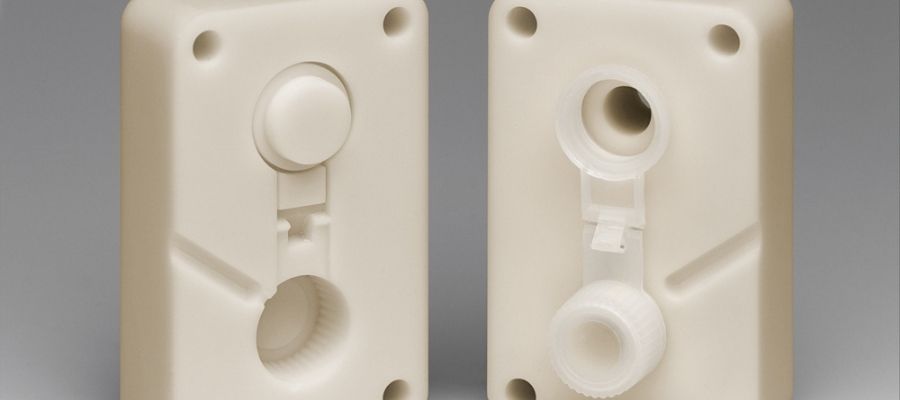

德克斯特一开始就有了解决方案，但没有想到过程。随着3D打印变得越来越流行(有充分的理由)，许多产品开发人员正在将其实施到以前可能已经在不同过程中完成的阶段。这是非常好的，如果你记住3D打印的设计限制比注塑少得多。2022世界杯足球赛时间表解决方案:开始设计你的部分成型，然后采取那些可成型的部分设计和打印它们!实际上，所有可成型的部件都可以打印出来，但反过来就不是这样了。当你试图模具一个专门为3D打印设计的零件时，最好的情况是制造商可能不得不包括许多昂贵的机械部件到模具中，以完成它。最坏的情况是根本做不到。

2.模具底座尺寸

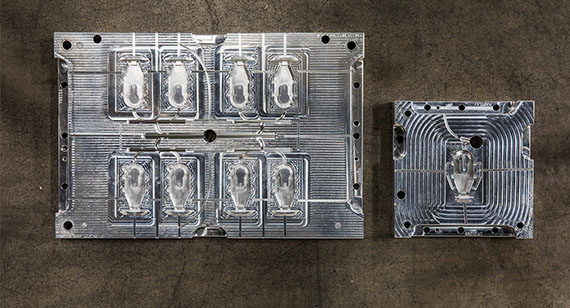

我们的第二个成本驱动因素是模具的基本尺寸。这是制造过程中常见的混淆点，因为模具底座的大小并不总是很明显。例如，1英寸。X 1英寸。(25.4毫米x 25.4毫米)的部分在直拉模具可能能够在4英寸。X 4英寸。(101.6mm × 101.6mm)模具底座。添加一个削弱的部分，需要一个侧面行动凸轮在模具中，突然你可能会进入一个10英寸。X 10英寸。(254mm × 254mm)模具底座或更大。 In this case, base size and componentry drive mold cost. A single side action might add $1,500+ to the mold cost, so design best practices like传送的核心帮助您节省大量的空间和组件!

3.内部元件部分

我们在数字1和2中谈到了这一点，但是除了糟糕的设计和模具尺寸之外，内部组件是注塑模具的关键成本驱动因素。什么类型的内部组件?正如我们之前所讨论的，侧面动作镜头是这一部门的一个明显例子。其他一些内部元件的例子可以是:挑出插入件，螺栓插入件，或钢芯销。凸轮或插入件通常会使每个组件的整体模具价格增加1,000-2,000美元，因此在设计时请记住这一点。

4.抛光或定制整理

我们的最后一个成本驱动因素是抛光或定制整理。大多数制造商将提供一系列饰面供您选择，如内部，SPI或模具技术等效饰面。我们提供所有这三种类别，并且都有不同程度的成本增加与它们相关。内部完成通常是最便宜的，有时是自动化或铣削。这对于原型零件来说是很好的测试配合/形式/功能，但可能不具备生产零件所需的美学属性。SPI或模具技术等效的饰面往往是昂贵的，所以你可以通过等待把这些美容饰面放在模具上，直到你的设计完成后，节省时间和成本。

遵循这些提示，您就可以开始生产了!
