如何选择注塑件的芯腔位置2022世界杯足球赛时间表

快速注射成型的目标之一是快速生产零件。2022世界杯足球赛时间表正确的设计有助于确保在第一次生产时就能生产出好的零件。确定如何将零件放入模具是至关重要的。最重要的考虑是，零件必须留在模具的一半，包含了引射系统。

腔和核心

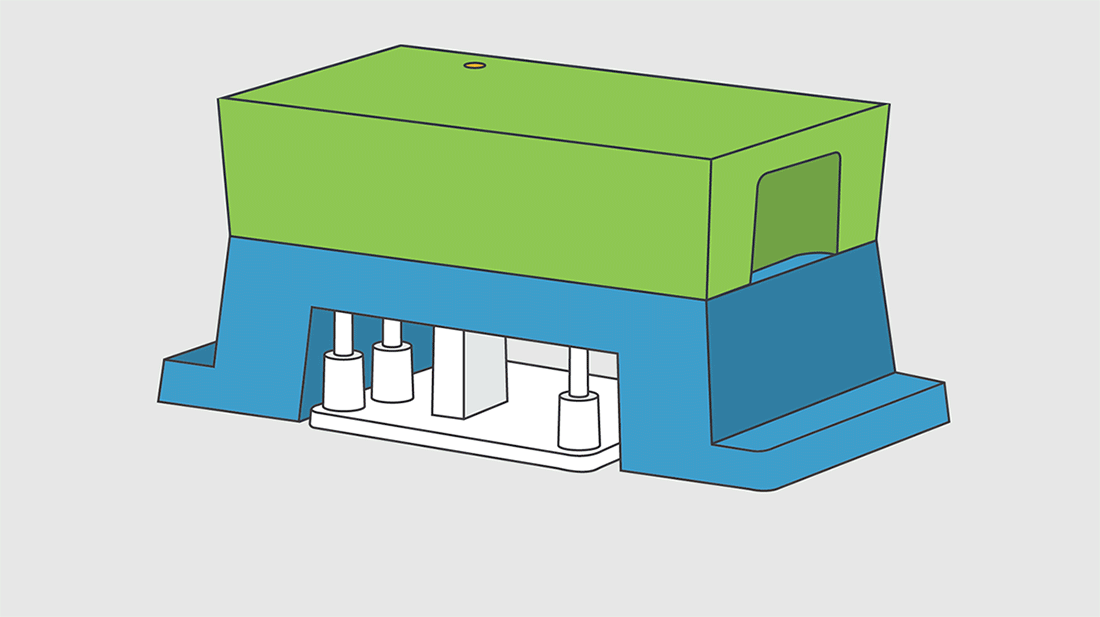

在典型的注塑机中，模具的一2022世界杯足球赛时间表半(a面)附着在压机的固定侧，而模具的另一半(b面)附着在压机的移动夹紧侧。夹(或B)侧包含弹射执行器，它控制弹射销。夹紧将A面和b面压在一起，将熔化的塑料注入模具并让其冷却，夹紧将模具的b面拉离，拉动弹射销，零件从模具中释放出来。

让我们以塑料饮水杯的模具为例。为了保证零件通过顶出系统停留在模半内，我们将设计模具，使玻璃的外部在模具的型腔中形成(a侧)，内部由模具的芯形成(b侧)。随着塑料冷却，零件会从模具的a面收缩到b面的核心上。当模具打开时，玻璃将从a面释放，并停留在b面，在那里它可以被弹出系统从核心推出。

如果模具设计相反，玻璃的外部会从b面的型腔收缩到a面的核心上。玻璃将从b面释放，并粘在a面，那里没有弹射针。在这一点上，我们有一个严重的问题。

在Protolabs，我们的设计人员使用软件工具和丰富的经验来做出正确的a端和b端选择。在一些零件上，很难提前预测零件将粘在模具的哪一侧。经过深思熟虑的零件设计确保了零件将自然地粘在模具的正确一侧。

一个矩形的例子

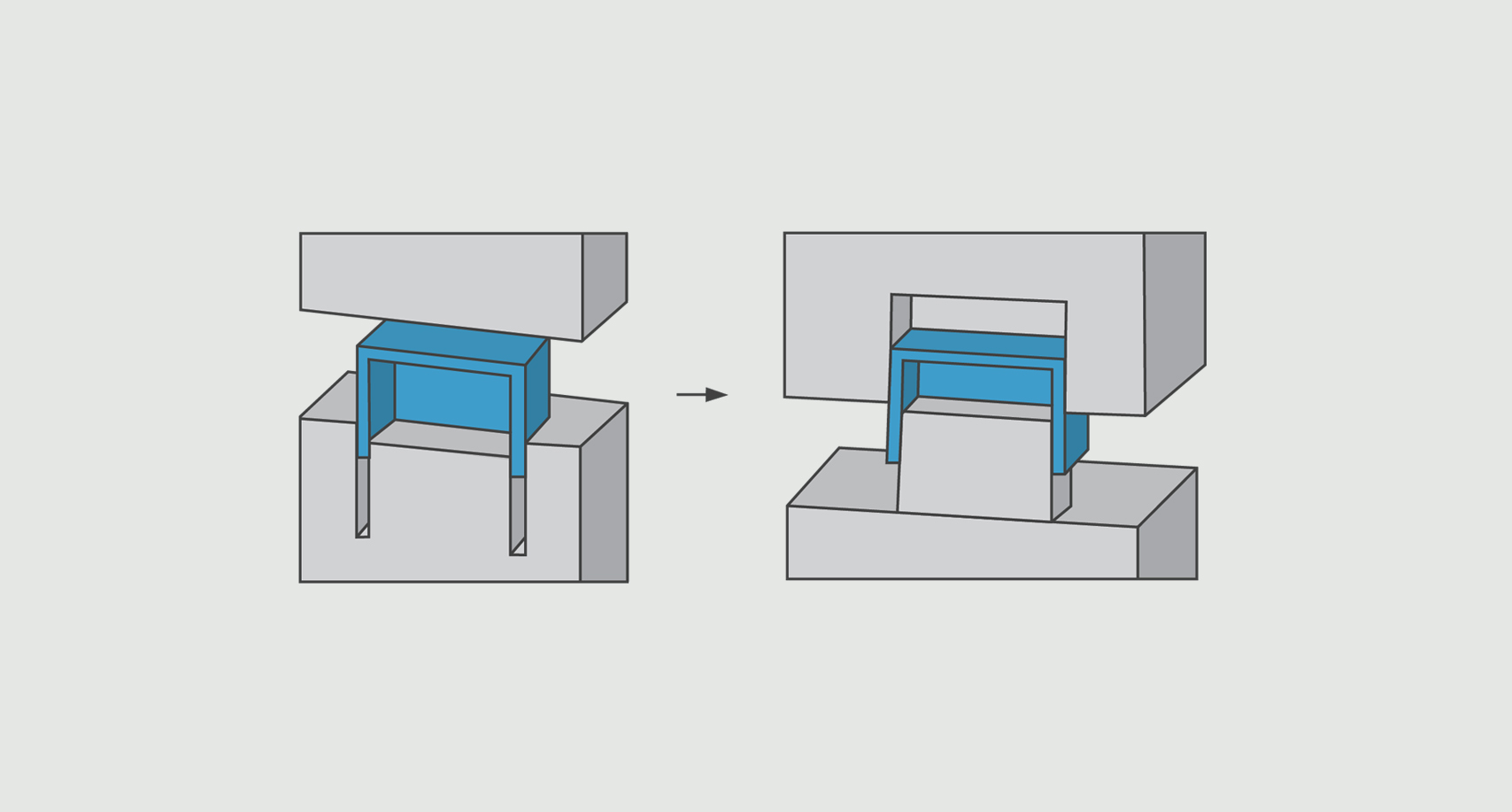

让我们考虑一个有四个通孔的矩形外壳。外壳的外面将是模具a面的一个腔体，里面将是b面的一个芯体。然而，孔的设计可以用两种不同的方式来处理:它们可以被拉向a面，要求在模具的a面有芯，但这可能会导致零件粘在模具的a面。一个更好的方法是将核心草稿到b面，确保该部分将粘在模具的b面。同样，任何从零件上或跨越内孔的卡片或条条都应拉到b面，以防止卡在a面和模具打开时弯曲或撕裂。当然，设计也应该避免沉重的纹理在一个没有足够的通风的部分的外部，因为这可能会导致部分粘在a面。

和往常一样，您可以通过以下地址联系Protolabs应用程序工程师(电子邮件保护)．
