Side-Action凸轮

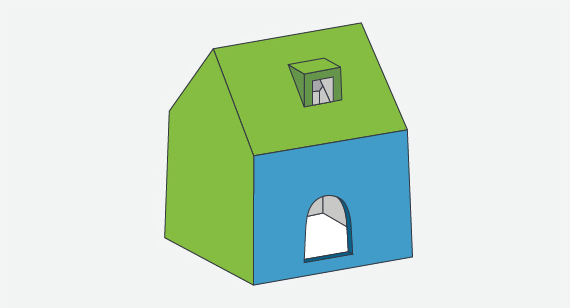

最明显的切刀方法是侧动——模具块从零件的外部起作用，垂直于模具开口的方向移动。这些产品在一个封闭的模具中产生侧面特征，然后自动退出，允许a面模具一半退出，因为模具打开，零件从b面弹出。在图1中，侧动凸轮产生门，当模具填充时密封b面芯，然后退出允许弹出。类似的技术可以产生非贯穿的缩进，否则将充当undercuts。

虽然侧动作是一个相对简单的解决方案，但在使用它们时需要记住几件事。首先，它们必须垂直于模具打开的方向打开。这将是简单的，如果部分墙不需要起草，总是垂直放置。然而，由于壁不总是方便的定向，必须注意确保侧作用力的操作(以及它们本身的起草)垂直于模具开口的方向，而不一定垂直于它们所在的表面。

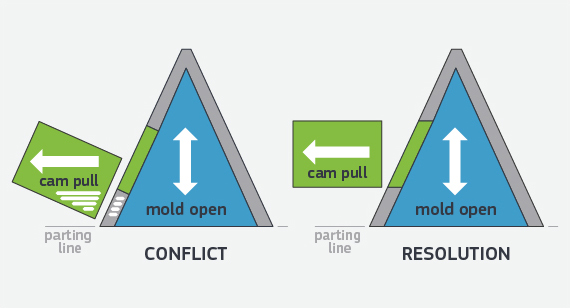

将图1中的窗口想象成屋顶上的天窗，而不是天窗。(参见图2)当凸轮侧向打开时，垂直于倾斜屋顶的窗户会被部分卡住。幸运的是，大多数CAD程序允许您定义一个特征应该面向和起草的面或平面。在这种情况下，在创建天窗，你将简单地垂直于分型线的平面，而不是屋顶。

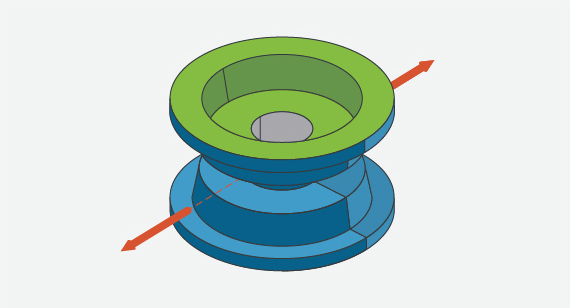

虽然凸轮通常用于产生小的特征，他们也可以用来生产一个零件的大部分。在图3，我们看到一个部分的顶部和底部是由a和b面模具的一半和它的整个圆周完全由两个凸轮形成。

滑动号

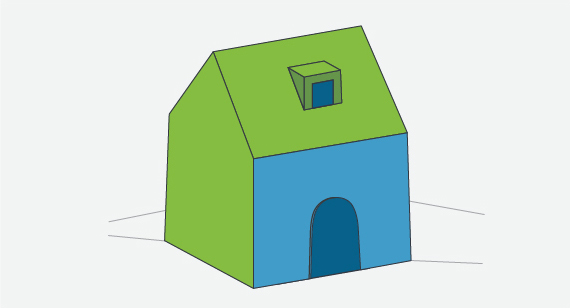

在某些情况下，您可以通过使用简单的两部分模具，并策略性地放置滑动关闭器来消除侧向作用的成本和复杂性。在这个区域中，当模具打开时，A面和b面模具的两半平行移动。如果我们把底部的槛从房子的门，如图4所示，我们可以产生特征完全由A和b面模具的相互作用。

当模具关闭时，从b面模具半边延伸出的门形垫块密封在a面模具半边的壁上。因为在门下面没有门槛，所以垫不会被困住，当模具打开时可以从门的底部出来。

与侧向作用形成的门朝房屋外侧起草不同，b面模具半形成的门朝房屋底部起草，方便部分弹出。类似地，滑动关闭本身——b面模具一半的区域，即形成门的垫块与a面模具一半的内部的区域——必须被绘制到最小3°。这一点之所以重要，有两个原因。第一个是允许一个紧密密封时，模具夹具关闭注射。二是防止模具打开时模具表面的磨损。关闭磨损会导致树脂在模具表面之间泄漏，从而导致不美观的闪光，并可能影响零件的功能。

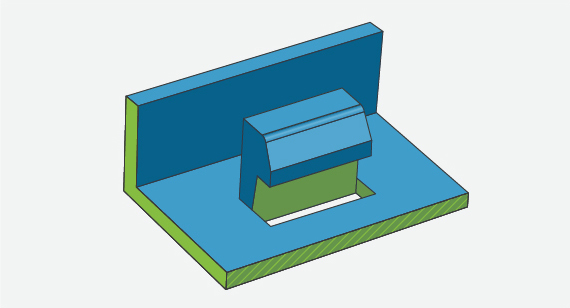

滑动关断阀可用于产生各种其他有用的功能。一个是像里面那个一样的片段图5．就其本质而言，夹子末端的钩子是专门为捕捉而设计的，所以它下面的区域通常是咬边。在钩子下面的“地板”上创建一个洞，与在前面的例子中移除门下面的门槛达到相同的最终结果。在这种设计中，它允许一个模具的一半的矩形垫延伸到地板上，形成钩子的底部和夹子的凹陷面。矩形垫关闭对另一个模具一半的墙壁，这产生的剪辑的其余部分。

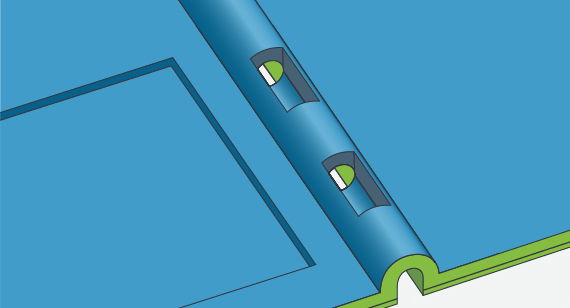

使用关闭阀可以形成的另一个有用的特性是垂直于模具开口方向的通孔。(见图6。）

通过去除孔壁的交替部分，你可以让每个模具一半形成，交替，内外表面的渠道。沿通孔长度的两个模半在多个点会合，并且必须在每个点草图。在我们的Design Cube中演示了这种技术，可以在get.protolabs.com/design-cube．

我们已经展示了移除井架可以消除侧向作用的必要性，但也有一些情况下，可以通过滑动关断产生完全包围的通孔(例如窗口)。这是通过增加墙壁的draft量来实现的，以允许窗口部分地由两个模具的每一半形成。

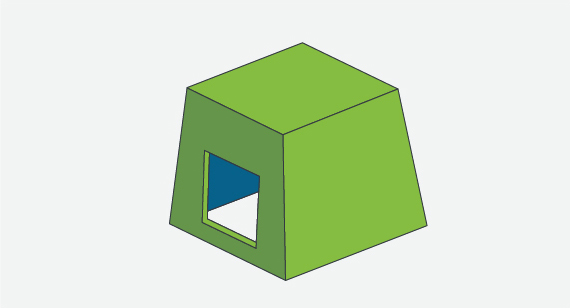

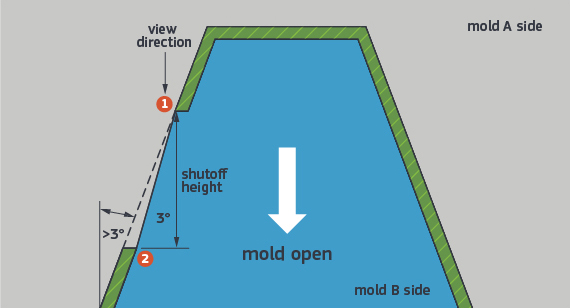

图7中的窗口是由图8所示的滑动关闭器形成的。在这种情况下，两个模具之间的关闭在窗口上成两半的角度。

所述窗口的上边缘由b面模具半成型;底边由a侧模具半成型。两个模面必须在它们关闭(滑动关闭)的地方画至少3度。为了做到这一点，零件壁本身必须被起草超过3度。墙必须被起草的附加量取决于零件的几何形状。

你怎么知道?询问以下问题:(参见图8)。

1.当你向下看快门时，你能清楚地看到1号边和2号边吗?如果2隐藏在1之下，则不能使用这种关闭设计。

2.边1和边2之间的角度是3度还是更大?

Pickouts

在Protolabs的注射成2022世界杯足球赛时间表型工艺中，凸轮不能在非外表面形成凹口。然而，在许多情况下，内表面的凹口可以用挑边形成。当树脂注入时，这些镶件是模具的一部分，但与零件一起弹出，然后从零件上移除，留下凹边特征在他们的地方。通过填充咬边和成为，暂时的，一个部分的元素，挑除消除弹射问题。
