在成型设计中使用侧面动作

有用的行动

侧边动作的目的是实现切边几何;换句话说，模具零件，否则不能在直拉模具。在直拉注射成型中，模具的a面和b面2022世界杯足球赛时间表打开，完成的部分可以通过直接从任何一侧拔出来取出。凹口是零件设计中的一个特征，它可以防止零件从模具中释放出来(模具型腔的一部分以这样一种方式被凹口抓住成型零件)。要释放设计包含下切的零件，必须在零件弹出之前将零件中产生下切几何形状的模具表面从零件中拉出;否则零件会卡在模具里。模具中的凸轮装置用于将侧动模具表面拉离底边特征，使零件从模具中释放出来(见图1)。

Protolabs使用垂直于模具启闭轴的线性侧动来生产零件。当模具关闭时，a侧的角销(凸轮)引导凸轮架靠近模具b侧的模腔。当打开模具时，角销将凸轮架从型腔中拉出，使顶出系统向前推进，并将零件推离模具的b面。

目前，Protolabs可以在一个部件上使用多达四个侧面动作。这些侧动作必须在零件的外分型线上，并且对凸轮特征的尺寸和行程长度有一些限制。这些尺寸要求可在我们的设计指导方针．凸轮将增加模具的成本，但它们也增加了您的设计选项，减少了二次操作，从而潜在地降低了您整个项目的成本。

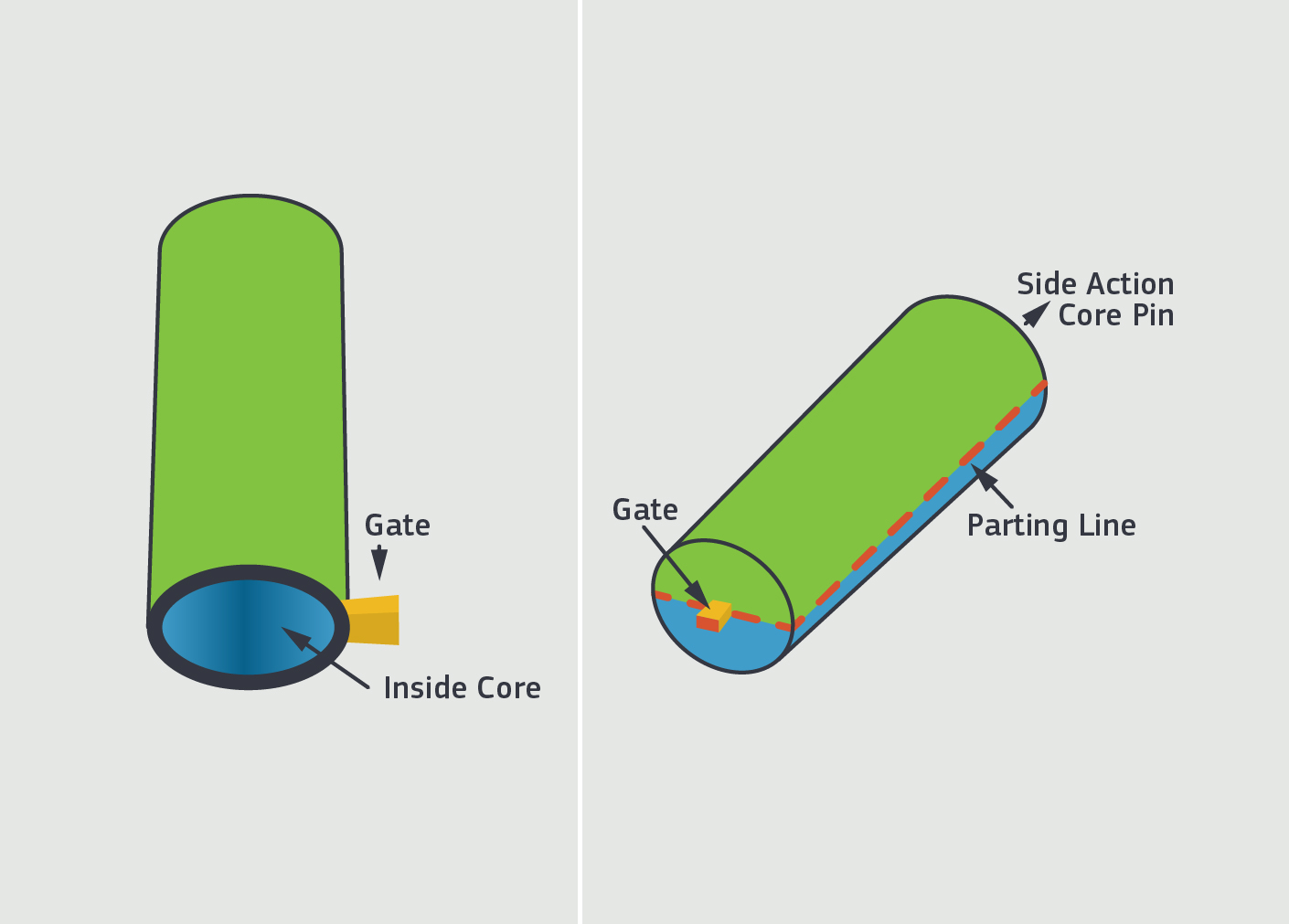

虽然侧动作主要用于形成底孔，如电缆孔、内部风扇的通风口或装配槽，但它们还有一些附加应用，如制造高而薄的带芯部件，例如具有最小吃水的试管。如果你要用一个核心和腔来塑造一个试管(见图2)，这个模具可能需要额外的吃水和壁厚来允许它被铣和允许弹射。另一方面，如果你放下试管，将分型线沿着试管的长度向下放置(见图3)，并通过一个侧面动作形成试管的内部核心，你可以将该部件从其一侧弹出，并减少所需的牵伸。这也允许栅极被放置在试管的封闭端，允许腔体的均匀填充和侧动核心销周围的平衡压力。
