如何在CNC零件设计中正确添加文字

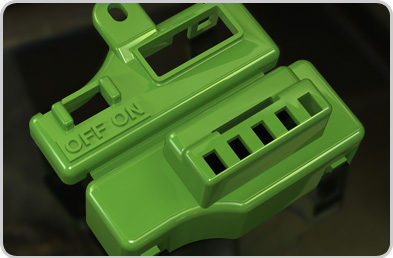

在部分中添加文本的原因有很多。它可以是一个组装指令、一个零件号、一个法律咨询或警告，或者仅仅是一个标志(参见图1)。．无论出于何种原因，文本字符往往是部件的最小特征，因此值得设计师仔细关注。

凸起vs.凹陷

首先要记住的是，如果塑料部件上的文字是凸起的，而不是凹陷的，它会工作得更好(这意味着它将被磨进模具)。零件上凸起的字母更容易阅读，模具中凹进去的文字便于打磨，而模具中凸起的字母则很难达到良好的光面效果。

字体类型

第二个问题是字体墙壁大小的一致性。避免使用衬线字体，也就是那些在字母的末端有小波浪的字体。衬线通常比字母本身的主要线条更窄，使它们太小而无法磨铣。相反，使用sans-serif(非衬线)字体，如Century Gothic Bold (SolidWorks中的默认字体)。其他常见的无衬线字体有Arial和Verdana。总的来说，请记住，虽然大多数3D CAD程序允许您使用标准的Windows字体，但您应该抵制没有充分理由的可爱诱惑。

字体大小

第三个问题是字母本身的大小(参见图2)．文本不需要高出部件表面很高——0.02英寸就足够了——但即便如此，细肋骨的规则也适用。你不需要测量每个字母的每一行的粗细;只要坚持20号或更大的字体大小，并使用大胆的字体的版本和几率是极好的，它可以被磨铣(参见图3)．在某些情况下，我们可以磨出更小的字体。如果你需要这样做，提交部分与较小的文本报价，我们会让你知道。

最后，如果文本位于高特征(例如，高肋骨)的顶部，则文本可能必须更大。

总之，为了在你的部分中融入文本时达到最佳效果:

• 使用凸起文本
• 选择粗体无衬线字体20点或更多
• 远离高五官的顶部

如果你想知道你是否正确设计了你的文本，只需上传你的3D CAD模型免费ProtoQuote。如果有任何问题，第二天你就会知道。

如前所述，如有任何问题，请随时联系应用工程师，电话:877-479-3680或(电子邮件保护)．
