用Bumpoffs创建复杂的底价

bumpoff是零件设计中的一个小缺口，可以安全地从直拉模具中移除，而不使用侧动作。它的工作原理就像派克大衣的襟风扣或西式衬衫的襟风扣——推合，拉开。如果你仔细观察一个卡扣的两个部分，你会发现当卡扣打开或关闭时，材料会有轻微的变形。卡扣部件的材料和设计的选择允许变形发生，而不会对配合部件造成损伤或严重磨损。这正是在带有充气功能的零件弹出过程中所发生的情况。

在铝模具中的塑料零件的情况下，在弹射时发生的任何变形都将完全发生在塑料零件中，而不是在模具中。许多因素决定了一个零件被“撞掉”而不损坏的能力。这些包括凹口本身的形状，用来形成零件的树脂，凹口周围区域的几何形状，以及模具的设计。

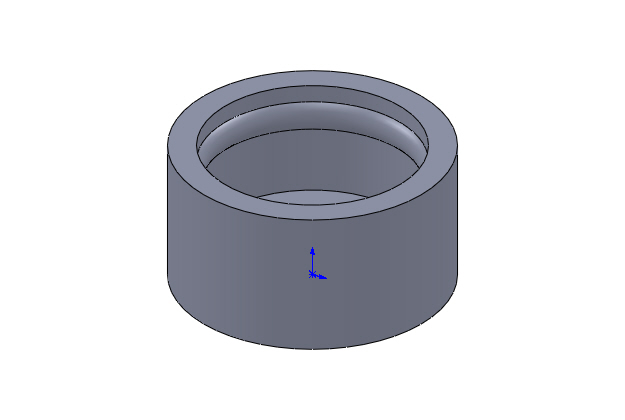

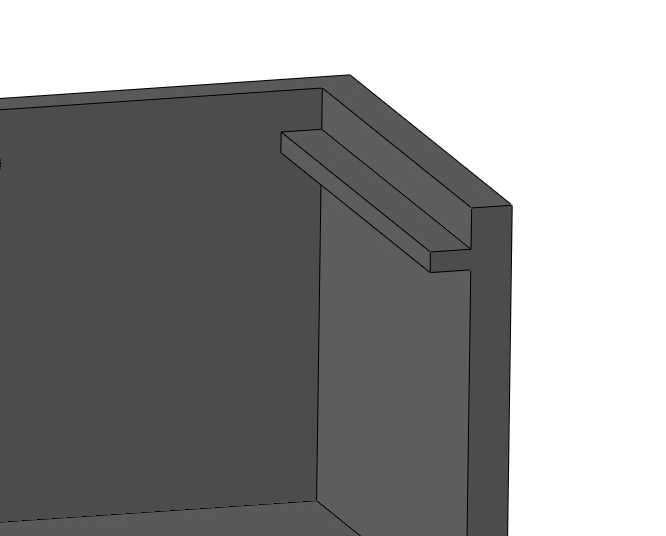

图1和图2描述了底部特征的形状。为了成功碰撞，下切前缘必须提供如图1所示的“斜坡”或半径，而不是如图2所示的钩状或锋利边缘。如果其他因素正确，在弹射过程中，图1中圆柱体内的坡道形状的唇可以越过形成它的模具中凹槽的边缘，就像汽车驶过减速带一样。相反，图2中的钩子会停留在形成它的凹槽中，要么完全阻止弹射，要么在零件弹射时被扯掉。

TPE、未填充聚乙烯或聚丙烯等树脂具有足够的弹性，容易撞掉，这是大多数设计师为塑料瓶盖等常见消费品选择的材料。脆性材料，如玻璃填充尼龙或聚碳酸酯(PC)是相当刚性的，不太可能工作得很好。
