设计过模时要考虑的3个关键元素

2022世界杯足球赛时间表注射成型是制造零件的一种常见且具有成本效益的方法。它被广泛应用于从医疗设备、儿童玩具到家用电器和汽车零部件的所有领域，生产既坚固又轻便的零部件，在许多情况下取代了机械加工或铸造的金属产品。

然而，有时注射成型的塑料部件需要一点帮助。低冲击或抗振动，光滑的表面，差的人体工程学，和化妆品的关注只是几个原因，第二个成型部分经常被添加为握把，手柄，盖子，或袖子。

一些制造商选择用胶水、螺丝或过盈配合将这两种不同的模压组件组装在一起，但这既费时又耗钱，而且可能导致不理想的结果。好在过程中快速overmolding提供了另一种解决方案。

本设计提示探讨了快速过模的三个重要元素:

• 成键
• 材料
• 原则

什么是快速过模?

这个过程使用机械或化学键(通常两者都有)将两个部分永久结合在一起。这可以避免组装的麻烦，简化产品设计，并可以改善许多注塑零件的特性。

在Protolabs，它的工作原理是将先前成型的零件(基片)放回压力机中，然后在原始零件上、里面和周围注入第二层塑料或液态硅橡胶(LSR)。两种工艺需要一对模具——一个用于基板，另一个用于完整的过模产品。它还需要一个人来管理机器，装载基板零件和卸载完成的产品，这个过程被称为“拾取和放置”过模。

接下来是什么?在开始任何过模设计项目之前，应该首先探索几个设计考虑因素:

• 成键。两种材料之间的牢固粘结对过模至关重要。
• 材料。基材和过模材料应具有物理、化学和热相容性。
• 的原则。可塑性的原则同样适用于过模成型，需要记住一些额外的考虑。

成键

让我们从成键开始。在一个完美的覆盖成型的部分，覆盖层是不可能移除的，并会在从基板分离之前撕裂，甚至带走一些底层材料。例如，热塑性塑料TPU和TPC与ABS、聚碳酸酯和PBT Valox(聚丁烯的一种)形成很强的化学键。Santoprene TPV是一种坚韧但柔韧的“硫化胶”，广泛应用于气象密封、食品服务和电线电缆应用中，它的限制更大，易于与聚丙烯结合，但很少与其他材料结合。

然而，实现高水平化学键并不总是可能的，在很多情况下甚至也不是必须的。考虑一种带有软密封材料制成的过模垫片的模塑电子外壳盖。一旦盖子锁定到位，垫圈无处可去。所有需要的是足够的债券，以保持垫片到基板，所以它不能掉出来或在组装错位。这是一个极好的应用，对过度成型，顺便说一下，因为它消除了一个冲压纸或橡胶垫圈的需要，然后必须手动粘合到位。

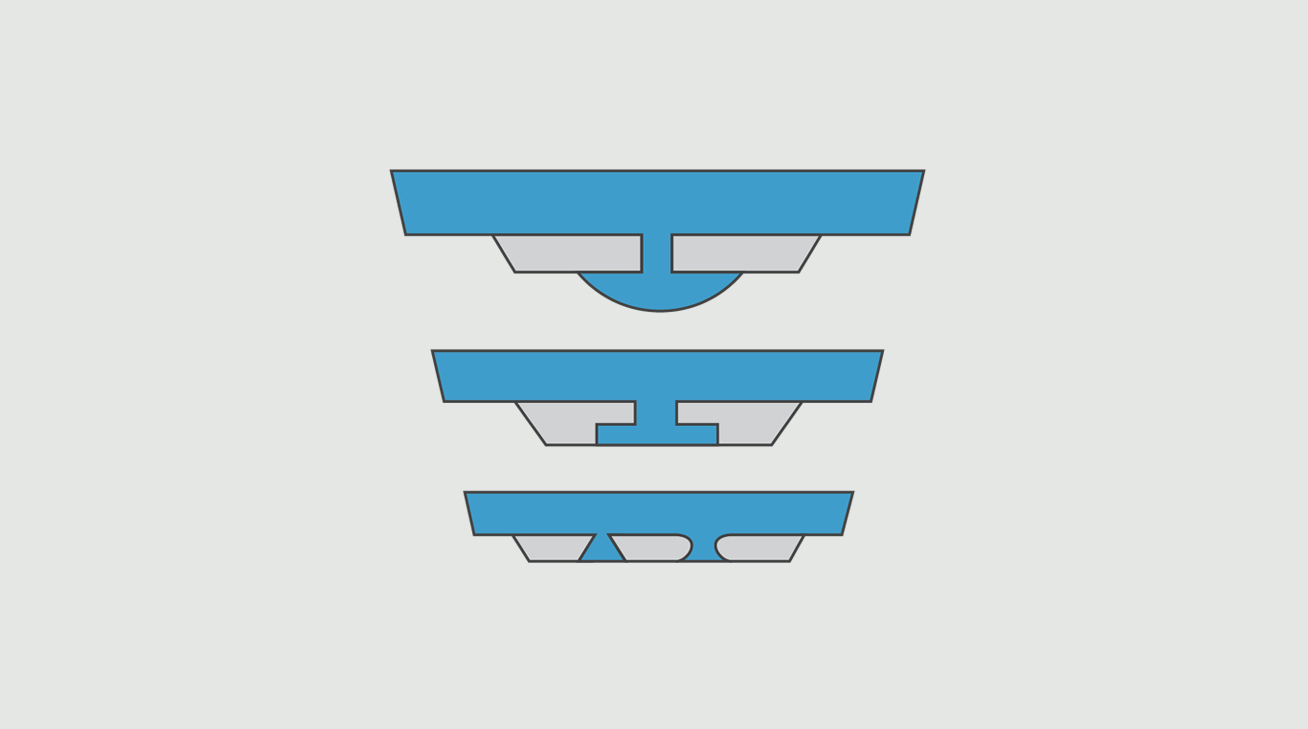

在大多数情况下，我们建议使用机械联锁来增加甚至取代化学键。这可以通过在基板部分放置一个凹口，或一系列反锥形或反钻孔，使过模材料可以流动，确保在所有的无故障机制，但最苛刻的应用。如果您不确定如何将这些功能添加到您的部件设计中，请致电877-479-3680或联系我们的应用工程师(电子邮件保护)．

材料兼容性图表

M =机械粘结(推荐)
化学键

最大限度地提高材料的选择

过度塑形的原因有很多。其中最常见的是在保持产品物理强度的同时提高产品的抓地力——例如，电动工具的手柄，或外科器械的防滑抓地力。在这种情况下，TPU优于ABS是一个很好的选择。美学和产品品牌也很容易通过过度成型来实现——一个体育特许经营公司可能会在球员的两件式过度成型护口上使用球队的颜色，而一个著名的拖拉机制造商可以用绿色和黄色过度成型的整流罩来装饰它的割草机。

LSR是另一种流行的注射成型材料。2022世界杯足球赛时间表它具有优异的拉伸和撕裂强度，疏水(排斥水)，柔韧，抗细菌和紫外线，生物相容性。这是lsr的唯一缺点——至少在过度成型的情况下是这样- - - - - -是其相对较高的成型温度350华氏度(177摄氏度)，足以软化诸如ABS、聚乙烯等基材。幸运的是，聚对苯二甲酸丁二酯(PBT)和玻璃填充尼龙可以很好地支撑。在Protolabs，我们提供100多种工程级热塑性塑料和液体硅橡胶材料，以及几十种着色剂。
