如何在注塑设计中加入关闭2022世界杯足球赛时间表

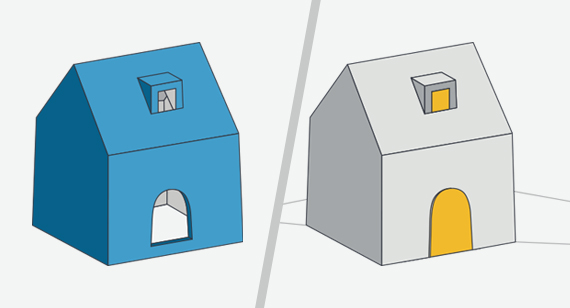

为了更深入地研究关闭(一种允许工程师解决复杂的工具和设计问题的设计元素)，让我们考虑一个盒状零件的注塑成型，如图1A和1B所示。2022世界杯足球赛时间表这个盒子看起来像一个a字型的房子，有四面垂直的墙和一个屋顶。在其中一面垂直的墙上有一个切口，看起来像一扇门，屋顶上有一个带窗户的天窗。

a面是我们盒子的外部(1A)， b面是内部核心(1B)。为了制作门和天窗，模具的表面必须相互滑动，直到模具关闭，在你的零件上形成一个孔。这些是关闭点，如图1B中黄色部分所示。

关闭有助于创建部件特性

在直拉模具关闭将允许您设计许多不同的功能，属于三个基本类别:孔，钩，和长通孔，而不使用侧动作(凸轮)。

在本技巧中展示的插图中，您将看到几个设计示例。让我们首先回到盒子般的“房子”部分示例。图1A显示了我们盒子里的门，或者说是墙上的一个洞。门由位于b侧核心上的衬垫构成(图1B)。衬垫的厚度与该部件的壁段相同，并密封在a侧腔的垂直壁上。如果密封损坏或磨损太厉害，塑料就会从密封处溜走，造成闪光。屋顶上的天窗也以同样的方式形成，但表现出这种被塑料包围的封闭形式。

怎样解决这个潜在的密封问题呢?草稿的使用。

关闭需要更大的吃水，以减少对模具的磨损量，并在成型过程中的锁紧力下形成更好的密封。最小吃水3度允许更大的间隙，在模具的对面的密封面通过彼此没有凿蚀和磨损的风险。

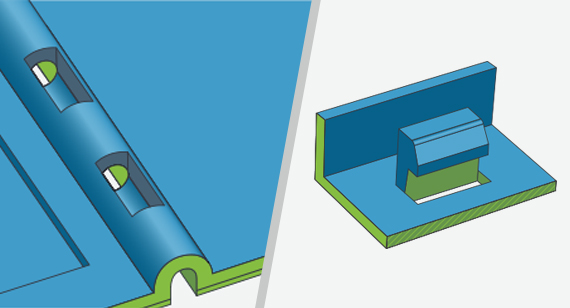

在下一组插图中，图2A显示了一个穿过4英寸宽部分的通孔。随着侧动作拉长度的限制，或试图减少模具的整体成本，消除侧动作的需要，你需要有创造性的时候。在a侧创建一个分段槽(绿色)，在b侧创建一个相应的分段槽(蓝色)，创建一系列的关闭，形成贯穿整个部件的通孔。这对于铰链、螺栓孔、枢轴销等尤其有效。

挂钩和卡扣功能

图2B是一个较大的图。在简单的直拉快速注射模具的世界中，最显著的snap特性往往是不允许的。卡扣功能通常需要一个挑出插入件或提升机构来形成底部，这将增加工具的成本和生产周期。通芯(本例中为方形)是模具一侧的铝块，与模具另一侧的口袋相匹配。块的一个面形成了钩的内腿，而块的其他三个面被拉成3度，并与口袋中的相配边形成封闭。一旦模具被打开，零件被弹出，你将有一个挂钩，扣到你的交配部分。

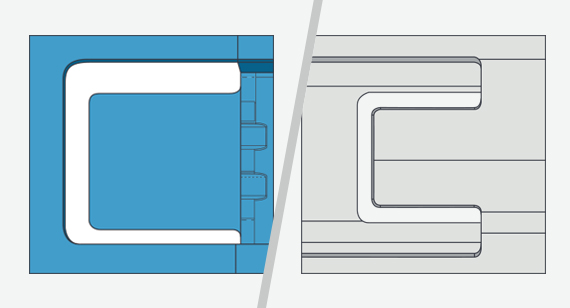

最后一组插图，图3A和3B，包括一个剪辑的自上而下视图。该图像显示了卡箍和拉通芯之间的空间，以建立关闭。这个组成部分只是一个更大的复杂部分的一小部分。

关闭是一种功能强大的工具，可以让富有创造力的设计师和工程师解决复杂的工具和设计问题，使用预成型壁对预成型壁密封，消除了成型后加工或删除功能几何的需要。
