如何有效地将硬件集成到钣金件设计中

本文将介绍在集成硬件时需要考虑的四个设计元素钣金件设计：

• 确定钣金和五金的材料相容性
• 选择正确的连接器
• 定位硬件的位置
• 为硬件的安装计时

确定钣金和五金的材料兼容性

在将螺母、销钉、螺柱和其他连接器集成到部件设计中的早期关键步骤是考虑钣金和硬件兼容性——选择连接器材料以确保它与所使用的钣金类型相匹配。这就是材料硬度起作用的地方。换句话说，您的硬件有多硬?

连接器的硬度必须等于或大于其插入的钣金材料，否则连接器可能在插入过程中或部件连接时损坏。如果钣金材料比硬件材料更硬，连接器或紧固件就不会流动，并产生安全安装所需的紧固动作。在选择连接器的材料类型时，第二个考虑因素可能是你的零件的加工工艺，如果你希望在连接器上有相同的加工工艺。

选择合适的连接器

根据功能确定所需的PEM(或其他)紧固件的类别。通常，钣金应用的选择有:

• 各种各样的螺母，你可以把螺丝钉插进去
• 可以固定螺母的几种类型的螺柱
• 有螺纹和无螺纹的支架提供连接部件之间的间隔

在你的设计中，标准的库存硬件部件绝对是走的路。你可能需要的大部分硬件我们都有。通过围绕库存零件进行设计，你可以缩短交货时间。

如果您使用的是PEM连接器，您还需要确定用于连接的线程，并选择合适的线程代码。

可提供钣金硬件按类型

定位硬件的位置

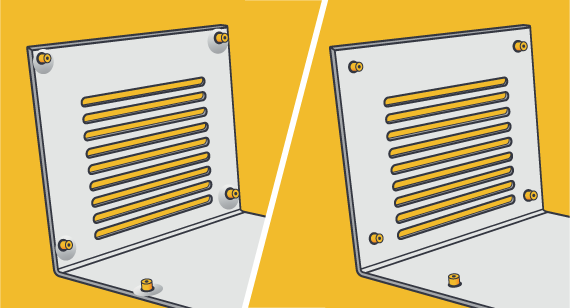

在设计钣金件时，连接器或紧固件的位置也是一个关键的决定，以确保放置不会影响部件的结构完整性或损害硬件的安装。为了保持这种完整性，并且为了便于插入，连接器必须与零件边缘、弯曲处和其他连接器保持最小距离。如果它们安装得太靠近边缘，材料就会移位和膨胀。如果它太接近一个特征，如弯曲，将很难确保硬件安装直线。因此，位置是一个重要的部分，不能忽视你的设计，这将有助于确保你的零件将是可制造的，并经得起时间的考验。

这个位置问题在什么时候也会起作用安装孔槽与零件边缘、折叠和弯曲的一定距离。安装PEM连接器孔的一个考虑因素是用于安装孔的杆压机的大小。安装工具的直径一般为0.5英寸。安装连接器时，孔的位置必须保证压机不会撞击，如前所述，在折痕或弯曲处。换句话说，如果安装工具不能与零件齐平，我们就不能按制造商的规格安装。
