通过适当的分型线准备，改进成型零件的形状和功能
注塑件上的分型线是产品设计人员经常讨论的话题。因此，本提示涵盖了你可能会遇到的塑料和液体硅橡胶成型零件的分型线的类型，以及如何正确处理它们。
当你开发一个3D CAD模型被塑造，你可能不会花很多时间考虑它的分型线将在哪里，但这是值得注意的，因为位置可以影响你的零件在几个方面。在一些零件上，分型线的位置明显是在正中间，而在更复杂的零件上，它可能不那么明显。

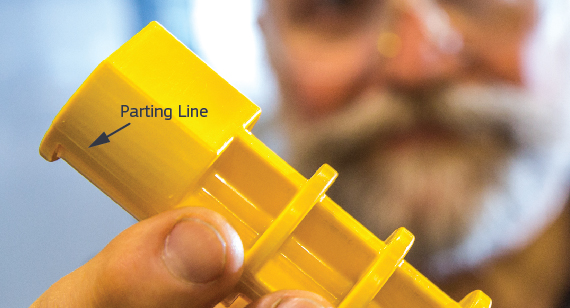

以一个简单的塑料杯为例。外表面由一个模具的一半(a面)形成，而杯的内表面和边缘将由另一个模具的一半(b面)形成。分型线沿杯沿的外缘出现。对于其他设计，分型线随几何形状而变化。一个被用作孩子们艺术作品的黄花模型，沿着它的外部花瓣描绘了一个分离线(见图1)。
复杂的形状带来挑战
当一个设计是一个复杂的形状，确定分型线的位置可能更复杂。您可以假设，如果您发送这样一个零件的未起草的3D CAD模型，Protolabs将确定分型线应该在哪里。然而，在设计这样一个零件时，你可能想要考虑分型线，原因很简单:设计师和模塑师看待零件的方式不同。铸模师和你一样对生产最好的零件感兴趣，但重点是如何正确地成型，而设计师关注的是出模后的功能。分型线的位置对两者都有影响。
首先，分型线的位置决定了开模的方向，因此也决定了为了容易弹出必须绘制特征的方向。其次，它会影响半模配对表面留下的痕迹的位置，可能还会影响这些痕迹的外观。第三，分型线的位置也会影响模具制造的成本，以及完成零件所需的二次操作的类型和成本。

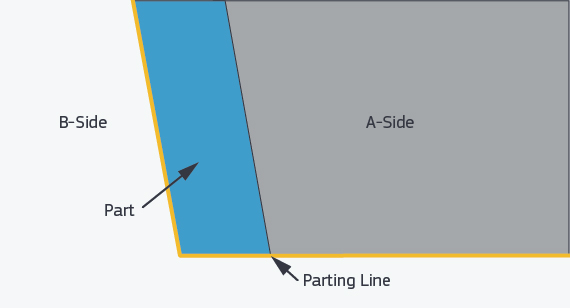

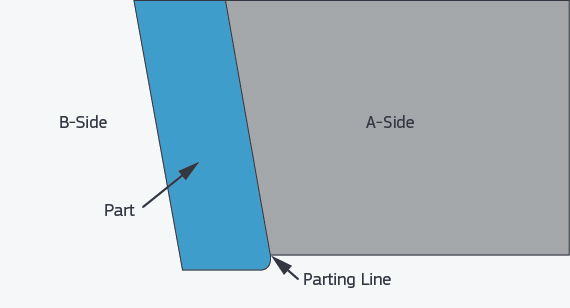

塑料玩具士兵是一个具有挑战性的分离线设计的明显例子，但这个问题也会出现在更简单的零件上。例如，带有放射状或圆角边缘的直接几何设计也可能存在问题。分型线必须沿着与开模方向平行的表面相切的路径。在图2中，分型线被放置在一个光滑的表面上。模具边缘的任何不匹配都将产生相当明显的缝，因此在这个位置的分型线将产生更严格的公差和潜在增加铣削成本的需求。闪光可能性的增加也会影响零件的外观和功能，可能会使成品零件的组装更加困难。如果分型线是沿着锋利的边缘放置的，那么接缝就会被伪装起来，上面所列出的不希望出现的制造、功能和化妆问题(参见图3)就会被避免。
液态硅橡胶部件
设计液体硅橡胶(LSR)成型的零件类似于热塑性塑料成型，尽管在LSR过程中，应考虑额外的准备以防止闪光。LSR以液体的形式流入模具，并填入小至0.0002 in的缝隙中。，这可能会导致闪光。虽然LSR部件上的分离线可能不太明显，也不太侵入，但它们很难预防。还应确保LSR上的分型线不在密封面上。简化和最小化LSR零件的分型线将帮助您尽快得到更干净的零件。
注意临别线
对于所有注射成型零件，有几种方法来解决分型线的挑战。意识到分割线的重要性是一个好的开始。如前所述，分型线的位置是明显的，在许多零件上不是问题。对于更复杂的零件，您可以使用一些CAD包中的工具来定位和评估分型线，或者您可以在线上传3D CAD模型，我们将根据该方向提出分型线并建议适当的草案。我们的软件也可能指出，部分不能在直拉模具和设计变化，侧动作，和/或挑选可能需要。
无论您是从CAD包还是从Protolabs获得信息，请记住，建议的分型线可能不是您的唯一选择。你们的CAD程序和我们的设计分析软件都不知道你们打算如何使用零件。仔细观察建议的分型线，并考虑它的位置是否在外观和功能上都起作用。如果没有，那么对于现有的设计可能有其他的选择，或者您可能想要更改设计，以允许更适合您的应用程序的分型线。如果您需要帮助，您可以拨打877-479-3680或联系应用程序工程师讨论您的设计(电子邮件保护)．
