简化模具修改的6种方法

“钢安全”是一个通用术语，指的是材料(在很多情况下是钢)可以从模具中移除来调整设计。由于Protolabs的模具不一定使用钢材，所以我们使用“金属保险箱”这个术语。如果您认为对设计的更改可能需要对模具进行调整，则需要尽量使设计具有金属安全性。因为金属可以从模具中取出但不是说在你的第一个版本中，可能会改变的空洞应该比修改后的版本开始更大，像肋骨、墙壁和gussets这样的质量应该开始更小。基本规则是，我们通常可以在模具mod中添加塑料，但我们永远不能在模具mod中拿走塑料。记住，不是所有的变化都可以通过修改现有的模具来完成，如下所述。

一旦你决定你要尝试一个模具修改，有几个要点要牢记在心。

最小切削深度

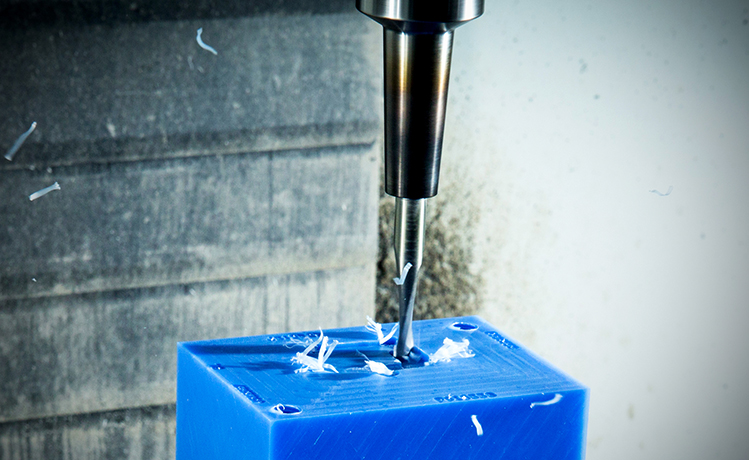

当铣削模具改变零件几何形状时，有最小增量，通过它我们可以去除金属。例如，我们几乎可以肯定地移除0.010英寸。金属从现有的模具，但我们可能有一个困难的时间移除少于这，因为铣削所需的最小切割深度。

分型线的变化

在分型线上扩展一个零件几乎总是需要一个新的模具，因为这可能会影响模具的功能，如浇注和排气。浇口是通道，通常位于分型线上，在注射过程中塑料进入零件腔。通风口是切割在分型线上的微小通道，用来释放注塑过程中困在模具中的空气。通风口位于零件的周边，一旦到位，通常不能移动或更改。如果分型线是非平面的，分型线关闭设计也可以排除轮廓扩展。

削弱了

Protolabs的工艺设计旨在提高速度和节约成本，不允许进行大量修改，如在现有模具上添加侧动凸轮。然而，如果不改变分型线的其余部分，通常可以替换整个侧动作。

树脂的选择

塑料树脂在冷却时收缩，模具被制作成超大尺寸，这样零件就会收缩到所需的最终尺寸。不同类型的树脂收缩量不同。如果你计划在多种树脂中生产原型，不要计划修改一个模具以适应不同的收缩率。它是困难的，如果不是不可能，调整一个模具，以适应所有尺寸的变化发生时，收缩率的变化。在一个模具中测试不同树脂的一个更简单的方法是设计收缩率最高的树脂，然后加工收缩率较低的零件。然后，一旦你做出了最后的树脂选择，我们可以切割一个模具，以匹配树脂的收缩率。

预测和传扬

最后,这很重要如果你不告诉我们，我们无法预测未来的改模需求。只要你的设计可以加工成一个模具，例如，没有ProtoQuote提出的“要求更改”，我们将根据你的设计构建模具。你需要计划修改;如果你有问题，我们很乐意帮助。好消息是，无论一个变化需要一个新的模具还是旧的修改，取决于变化的性质，我们五月只需要修改或重做一半的模具，节省时间和金钱。这就是为什么让我们了解您的设计并确保我们了解可能发生更改的领域是非常重要的。只有这样，我们才能帮助你们做出特殊的调整，以生产以后可能需要更改的零件。

获得模具修改报价

一旦您有了一个模具，并且正在考虑进行更改，您就可以查看是否可以通过修改现有的模具来生成新的设计。一如既往，如果您有任何问题的底边，分型线，或任何这些修改，请联系我们的应用工程师877-479-3680或(电子邮件保护)．
