设计指南:立体光刻(SLA)
我们对立体光刻的基本指导方针包括重要的设计考虑，以帮助提高零件可制造性，增强外观，并减少整体生产时间。
大小
最大尺寸
| 正常的分辨率 | 29日。x25英寸。x21英寸。 |
|---|---|
| 高分辨率 | 10。X 10英寸。X 10英寸。 |
| 微的决议 | 5。X 5英寸。X 2.5英寸。 |
| 正常的分辨率 | 736mm × 635mm × 533mm |
|---|---|
| 高分辨率 | 254mm × 254mm × 254mm |
| 微的决议 | 127mm × 127mm × 63.5mm |
精度
层厚度
| 正常的分辨率 | 0.004英寸。 |
|---|---|
| 高分辨率 | 0.002英寸。 |
| 微的决议 | 0.001英寸。 |
| 正常的分辨率 | 0.1016毫米 |
|---|---|
| 高分辨率 | 0.0508毫米 |
| 微的决议 | 0.0254毫米 |
最小特征尺寸
| 正常的分辨率 | 0.010英寸。为XY绘制平面(0.016 in。为Z构建方向) |
|---|---|
| 高分辨率 | 0.005英寸。为XY绘制平面(0.016 in。为Z构建方向) |
| 微的决议 | 0.0025英寸。为XY绘制平面(0.008 in)。为Z构建方向) |
| 正常的分辨率 | 0.254mm为XY绘制平面(0.406mm为Z构建方向) |
|---|---|
| 高分辨率 | 0.1016mm为XY绘制平面(0.406mm为Z构建方向) |
| 微的决议 | XY绘制平面0.0508mm (Z构建方向0.203mm) |
对于设计良好的零件，X/Y尺寸的公差为±0.002 in。(0.05mm)为第一英寸加±0.001英寸/英寸。(0.001mm/mm)， Z轴尺寸公差为±0.005 in。对于第一英寸加上±0.001英寸/英寸。(0.001mm/mm)，通常可以实现。请注意，公差可能会根据零件的几何形状而变化。
材料
ABS材料
- ABS-Like Black (RenShape SL7820)
- ABS-Like White (Accura Xtreme White 200)
- ABS-Like Gray (Accura Xtreme Gray)
- MicroFine™(灰色和绿色)
- 类abs半透明/透明(WaterShed XC 11122)
表面加工
| 未完成的 | 点，或站立的“笔尖”，从支撑结构残余物的部分底部仍然明显。 |
|---|---|
| 自然 |
被支撑的表面用砂纸打磨以消除支撑尖。 |
| 标准 | 支持的表面是砂，整个部分是精细喷砂一致的外观。注意，这些层仍然存在。 |
| 自定义 |
软触感油漆，清晰的部分整理，绘画，掩蔽，配色，贴花/图形，和纹理完成可用。 |
特别行动
金属电镀
我们的SLA金属电镀工艺是在一种类似pc的陶瓷填充材料(Somos PerFORM)上涂上镍，使零件具有金属的外观、触感和强度，但没有重量。材料的强度、刚度和耐温性与镀镍相结合，将强度、刚度、冲击和耐温性提高到以前在SLA零件中无法达到的程度。

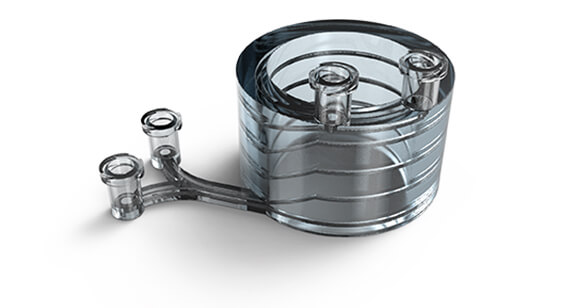

微流体
我们的微流控制造工艺是一种高分辨率SLA的改进形式，使用透明的abs样材料(WaterShed XC 11122)。部分是耐水和湿度，并工作良好的镜头和流动可视化模型。
自定义完成
定制精加工是科学，技术和美术的混合，可以将零件转变为您的确切规格。完成包括:
- 优柔寡断的油漆
- 清洁零件整理
- 面漆
- 屏蔽
- 颜色匹配
- 贴花/图形
- 纹理

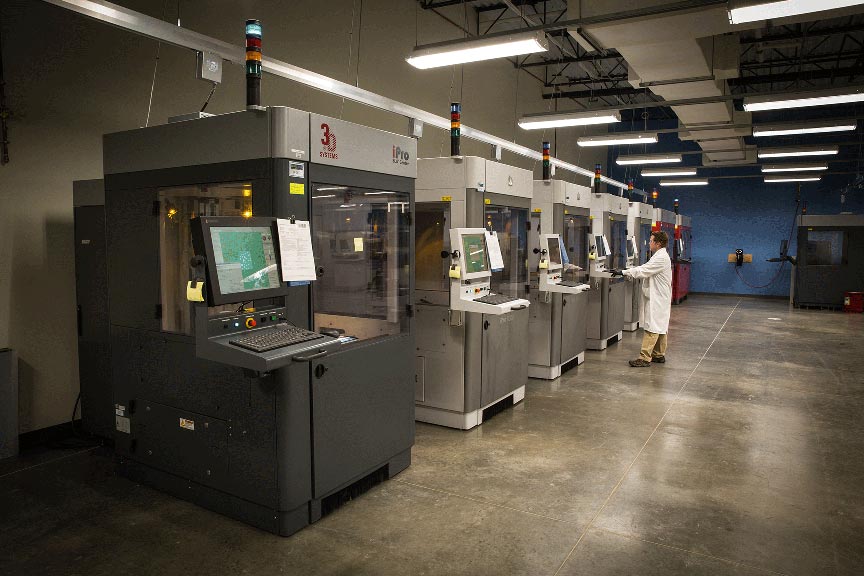

设备
我们的立体光刻机包括Vipers, ProJets和iPros。在高分辨率模式下，Vipers和ProJets可以制造出具有极其微小特征和清晰细节的零件，而在正常分辨率模式下，它们可以非常迅速地制造出具有成本效益的零件。
ipro的构建体积非常大，为29英寸。25英寸。21英寸。(736mm × 635mm × 533mm)，但仍然能够轻松成像非常详细的部件。
