注塑成型角度草案指南2022世界杯足球赛时间表

将草案纳入早期原型

在设计过程中忽略草图是一个常见的错误，在3D打印和CNC加工过程中，不需要草图。由于3d打印部件是一层一层的方法，几乎任何设计都可以生产有限的考虑可塑性。同样的道理也适用于加工零件，因为零件弹出纯粹是一个成型的考虑。

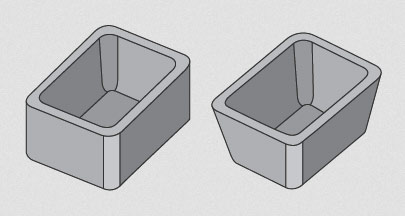

但如果原型设计最终会转向注射成型，那么从一开始就把草图设计成零件是合适的。2022世界杯足球赛时间表在装配过程中，草图可能会改变零件的形状和配合以及整体美感，所以在草图中进行设计，即使在技术上并不需要，也可以帮助你避免任何意外，比如昂贵的重新设计和额外的原型开发。

为未来的需要而设计，而不是为当前的需要。当零件准备好从3D打印或加工到注射成型，草图已经集成，设计可以加快，生产可以更快开始。2022世界杯足球赛时间表在成型之前，不要通过制造一件需要更多设计工作的产品来把自己印刷或机器到角落里。

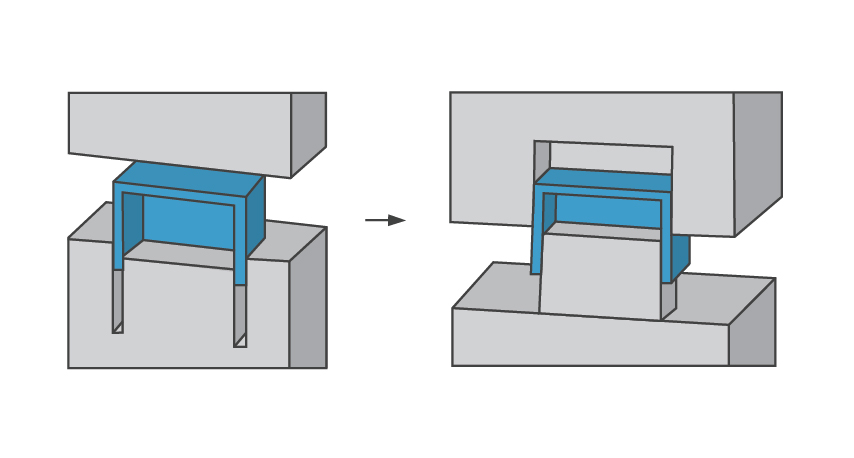

实现一个核心-腔方法

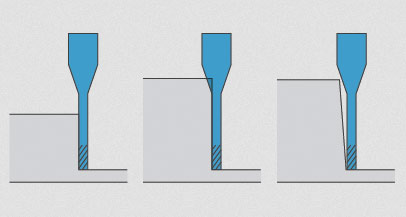

如果没有正确应用，在附件中添加草稿会产生问题。当对内墙和外墙施加送风时，设计这些墙相互平行，以避免模具中的深筋，使排气、顶出、模具精加工和制造更加困难。考虑一个core-cavity这种设计方法打开了用于抛光的模具型腔和型芯，加快了制造速度，一般来说，在成型过程中带来了额外的轻松。

利用(免费)DFM分析

Protolabs提供的最有价值的工具之一是我们的可制造性设计(DFM)分析，上传到我们网站的每个3D CAD模型都提供DFM分析。在几个小时内，你会收到一个报价，强调需要草案角度的模型的详细部分，甚至提供建议的变化，以改善这些部分的草案。这是一个很好的质量控制检查，以帮助避免未来的可塑性问题。

上传一个3D CAD完整的分析protolabs.com．对于草案和技术方面的问题，请联系我们知识渊博的应用工程师(电子邮件保护)或877-479-3680。

表面抛光因素

draft对零件的光洁度有什么影响?简单地说，缺乏模具草案，部分将拖在成型的表面，而模具打开和弹出零件，创造表面完成划痕。由于所有的热塑性塑料在模具中冷却时会收缩，因此会产生大量的表面张力，从而导致零件在弹出过程中无法干净地释放。这种张力会在抛光表面产生小的划痕，如果没有草稿，纹理表面的划痕就更糟糕了。

纹理应用了许多不同的方式，但他们都创造了微沟槽从坑模具表面。如果没有我们的老朋友draft，模具壁上的纹理会把零件固定在合适的位置上。通过施加一定程度的牵伸，零件被允许移动一小段距离，然后模具收缩才能清除微小的下切，最终模具拖拽或刮伤零件的问题被最小化。在抛光方面，Protolabs要求轻喷珠抛光(PM-T1)至少3度的牵伸，中等喷珠抛光(PM-T2)至少5度的牵伸。

Protolabs可以应用七种不同的完成从未完成的到高度抛光甚至有纹理的表面的热塑性模具。
