线程:关键插入

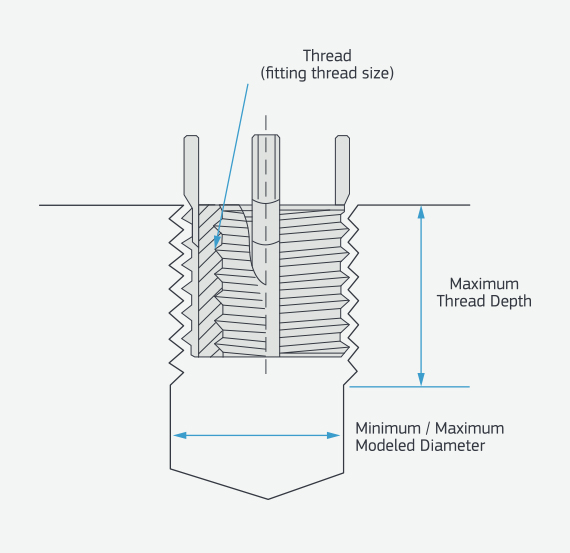

键插入螺纹可用于铣削零件和车削零件上的孔

线程 最小模型直径(英寸) 最大模型直径(英寸) 75%钻孔尺寸(in.) 最大螺纹深度(英寸)
# 8-32 0.133 0.137 0.135 0.400
5/16-18 0.271 0.276 0.274 0.650
3/8-16 0.331 0.336 0.334 1.000
7/16-14 0.396 0.401 0.399 1.000
1/2-13 0.452 0.457 0.455 1.000
注意:您计划使用的插入件规格所要求的任何沉槽都应在CAD模型中。显示的线程大小是键插入的外部线程。
线程 最小模型直径(英寸) 最大模型直径(英寸) 钻孔尺寸(in.) 最大螺纹深度(英寸)
# 10-32 0.160 0.164 0.162 0.600
#银幕上 0.186 0.191 0.189 0.600
1/4-28 0.227 0.231 0.229 0.650
注意:您计划使用的插入件规格所要求的任何沉槽都应在CAD模型中。显示的线程大小是键插入的外部线程。
