螺纹:标准孔

UNC, UNF和公制螺纹可用于铣削和车削零件上的标准孔。

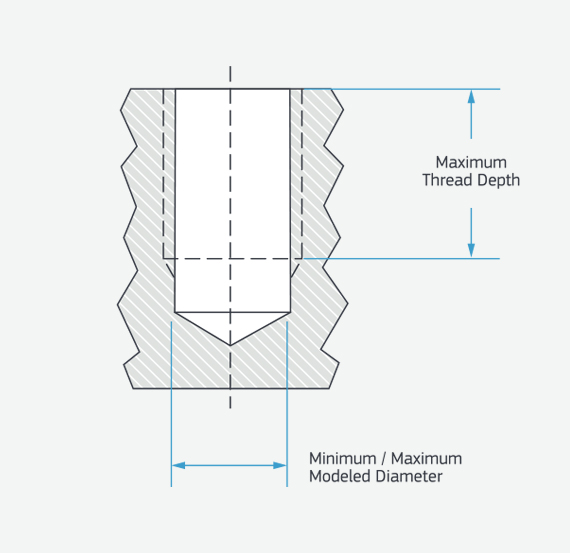

UNC线程 最小模拟直径(单位) 最大模拟直径(单位) 75%钻孔尺寸(英寸) 最大线程深度(英寸)*
# 2-56 0.067 0.074 0.070 0.200
# 3-48 0.076 0.084 0.082 0.200
# 4-40 0.085 0.094 0.089 0.300
#有些人 0.098 0.104 0.102 0.300
# 6-32 0.105 0.114 0.109 0.400
# 8-32 0.130 0.139 0.134 0.400
# 10 - 24 0.145 0.156 0.150 0.600
# 12 - 24 0.171 0.181 0.176 0.600
线 0.196 0.207 0.201 0.650
5/16-18 0.252 0.265 0.259 0.650
3/8-16 0.307 0.321 0.314 1.000
7/16-14 0.360 0.376 0.372 1.000
1/2-13 0.417 0.434 0.426 1.200
*零件的其他特性、引入处理或固定要求可能会降低螺纹的最大深度。
UNF线程 最低建模(直径)。 最大建模(直径)。 75%钻孔尺寸(英寸) 最大线程深度(英寸)*
# 2 - 64 0.069 0.075 0.072 0.200
# 3-56 0.080 0.084 0.083 0.200
# 4-48 0.087 0.098 0.093 0.300
# 5-44 0.100 0.104 0.104 0.300
# 6-40 0.111 0.119 0.115 0.400
# 8-36 0.134 0.142 0.138 0.400
# 10-32 0.156 0.164 0.160 0.600
#银幕上 0.177 0.186 0.182 0.600
1/4-28 0.211 0.220 0.215 0.650
5/16-24 0.267 0.277 0.272 0.650
3/8-24 0.330 0.340 0.335 1.000
7/16-20 0.383 0.395 0.389 1.000
1/2-20 0.446 0.457 0.451 1.200
*零件的其他特性、引入处理或固定要求可能会降低螺纹的最大深度。
公制螺纹 最低建模直径(毫米) 最大建模直径(毫米) 75%钻孔尺寸(mm) 最大螺纹深度(mm)*
M1.6 x 0.35** 1.22 1.32 1．25 3.
M2 x 0.4 1.57 1.68 1.60 5.08
M2.5 x 0.45 2.01 2.14 2.05

5.08
M3 x 0.5 2.46 2.60 2.50 7.62
M3.5 x 0.6 2.85 3.01 2.90 10.16
M4 x 0.7 3.24 3.42 3.30 10.16
M5 x 0.8 4.14 4.33 4.20 15.24
M6 x 1.0 4.92 5.15 5.00

16.51
M8 x 1.25 6.65 6.91 6.80 16.51
M10 x 1.5 8.38 8.68 8.50 25.40
M12 x 1.75 10.00 10.44 10.20 30.48
*零件的其他特性、引入处理或固定要求可能会降低螺纹的最大深度。
* *铝只

《不扩散核武器条约》的线程

目前只可用于铝，铜和黄铜的铣削零件

内部NPT线程 模型飞行员Dia (in.) Max model Pilot Dia (in.) 标称模型引线直径(英寸) 最小导通深度(英寸)(通孔)

最小导频深度(英寸)

(盲孔)

螺纹深度(英寸)(通孔/盲孔)
直筒
1/16 x 27 0.2343 0.2494 0.2421 0.389 0.419 0.389
1/8 x 27 0.3268 0.3417 0.3346
1/4 x 18 0.4232 0.4448 0.4331 0.582 0.621 0.582
3/8 x 18 0.5571 0.5794 0.5669
1/2 x 14 0.6870 0.7165 0.7008 0.748 0.795 0.748
3/4 x 14 0.8976 0.9257 0.9114
1 x 11-1/2 1.1280 1.1625 1.1437 0.911 0.966 0.911
1-1/4 x 11-1/2 1.4705 1.5060 1.4882
1-1/2 x 11-1/2 1.7106 1.7450 1.7264
2 x 11-1/2 2.1831 2.2174 2.1988
