数控加工的螺纹注意事项

螺距

当我们谈论螺栓和螺钉上的螺纹时，这不是一种适用于所有情况的情况。除了公制螺纹外，统一螺纹系列中还有三种主要的公制计量螺纹。

• UNC(粗螺距):每英寸20螺纹(tpi)
• UNF(细音高):28 tpi
• UNEF(超细音高):32 tpi

注意，添加UNEF线程间距需要我们的精密机械加工通过我们的报价系统提供服务。例如，如果您想合并#4-40螺钉，您知道#4螺钉的螺纹直径为0.11英寸。(2.794毫米)每英寸有40个螺纹，这意味着额外的精细间距。

好消息是，当您使用我们的系统将特定类型的螺钉分配到一个孔时，所需的螺纹间距就会随之而来。烦恼越少越好，对吧?

我可以把线放在哪里?

实际上，一个线程可以放置在几乎任何地方，这对旋转或铣削零件和您的assembly的需要有意义。只要线程要经过的区域是我们的设备可以到达的，你就可以去，但如果有障碍物，我们的设计分析软件会让你知道线程是不可能在那个位置，但它总是一个好主意遵循我们的的指导方针为了让你走上正轨。

尽管在线程方面似乎没有太多的位置限制，但内部线程的深度是需要考虑的重要因素。如果螺纹深度超过了模具的最大深度，我们可能必须从孔的两边钻通，以完成工艺。当这种情况发生时，重要的是要知道您的线程从一端到另一端不是连续的，但我们在下一节中将讨论一些选项。

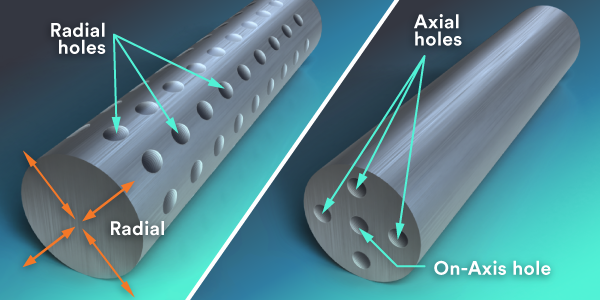

对于转动的零件，有三种类型的孔可以用来容纳内部螺纹:

• 顺轴:从一端开始，直接穿过旋转部分中心的孔
• 轴向孔:从零件的一端开始，但不完全穿过中心的孔
• 径向孔:穿过转动零件外弧的孔

内部线程

内螺纹的加工使用单唇螺纹工具，而不是传统的螺纹丝锥。在需要螺纹的内孔部件上，需要从CAD模型中去掉实际螺纹，只留下导径。如果出现以下情况，我们的设计分析软件可以识别螺纹孔:

• 它在所需螺纹的直径范围内，
• 是在三个主轴之一的铣削或，
• 是否垂直于转动的旋转轴

Protolabs支持在加工零件上的UNC和UNF螺纹的右螺纹孔，范围从#2到1/2英寸。米制螺纹也可提供，范围从M2到M12。制造的位置和方法可能会限制一些螺纹成为合格的。

在加工内螺纹孔时，一个孔可能比我们的螺纹工具所能达到的要长。在这种情况下，根据您的需要，您有一些选择:

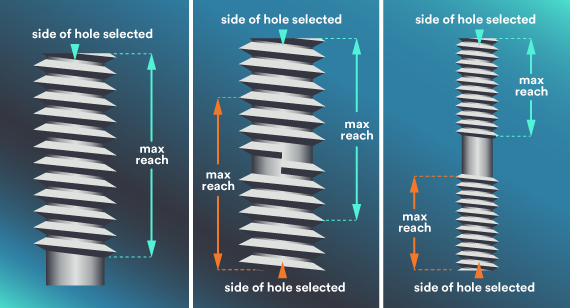

• 有一个长通孔，超出了最大延伸，选择孔从一侧，你预期的螺丝开始(见上图三面板插图1)。如果你的螺丝需要通过整个方式通过零件，你还必须通过一个丝锥通过孔(在二次加工)完成它。
• 你也可以选择螺纹的两侧(见上图2)，但注意最大的螺纹深度，因为它们在孔中相互重叠。这就引起了人们对从两个侧面穿线的关注，因为你冒着交叉穿线的风险，螺丝钉可能无法干净地穿过整个部分。只要线程不相交(见图3)，从两边选择线程通常是好的。

一个重要的考虑与创建线程所涉及的不同直径有关。有三种方法你必须考虑:主(宽)螺纹，小(窄)螺纹和引导孔的直径，你的螺纹特征将进入。

如果你的设计要求你的制造商磨出一个与主螺纹(更宽的)直径相同的先导孔，你使用的硬件将永远无法正确地装入孔中。它会掉进去，在一个真正让你抓狂的时刻，螺丝钉可能会在洞里无休止地旋转。这样就没有什么东西可以让它的线抓住了。此时，您唯一的选择就是使用更大的硬件，这在功能上可能无法接受或与您的设计不一致。为您节省一些麻烦:确保任何螺纹特性的引导孔都反映了您的螺纹的小直径。大多数CAD程序都有内置向导来帮助完成这一过程。

外部线程

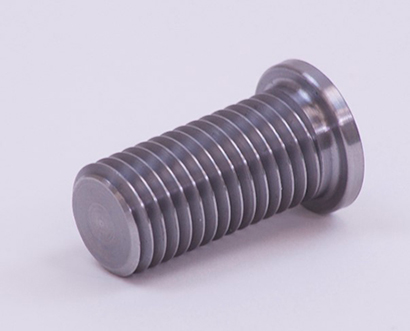

在转动零件上使用外螺纹的好处是，只要零件符合转动条件，螺纹可以延长零件的长度。我们使用自定义的螺纹工具，可以选择螺纹的大小、深度和在零件几何结构中的位置。然而，我们先进的车削工艺提供了零件中心线上的外部螺纹，以及允许内孔螺纹的现场工具，只要它们遵循与铣削类似的指导方针。

我们提供外部螺纹对轴，轴，径向孔。铣外螺纹分两个阶段完成。第一套线程走到你的旋转部分的一半，然后螺纹铣削的另一边。两边沿着你身体的中心线相交。这个过程适用于1/2英寸的线程，但我们建议跟踪线程，以去除多余的材料或平滑不匹配的线程。

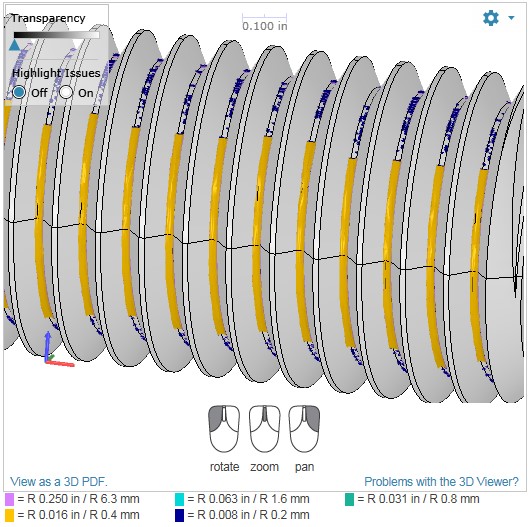

较小的外螺纹，如#6-32是很难用球或平面立铣刀生产的，因为更大的半径将留在螺纹的根部，因为间距太紧。为了除去剩余的材料，你需要用螺纹切割模具来追逐螺纹。在许多地方，0.008英寸。(0.2032毫米)至0.016英寸。(0.4064mm)半径将被保留。

就像内线程一样，外线程设计要求线程从CAD模型中删除，以便我们的软件识别它。此外，请模型您的外螺纹铣削;不要模仿他们转弯。在您收到您的报价后，您将有能力选择适当的线程大小。
