提高成型性的浇口考虑
在设计注塑零件时，检查浇口类型和位置
让我们面对现实吧:浇口是一种不可避免的邪恶，是注射模具连续表面上的一个缺口。虽然它的痕迹通常在成型后被自动或手动去除，但它会在成品上留下“足迹”。没有它就没有零件，所以既然我们不能取消浇口，因为它们会影响零件的可塑性和质量，在设计零件时就有充分的理由考虑它们的类型和位置。当然，即使您在设计部件时不考虑门，当您确认Protolabs订单时，您也有机会批准它们的类型和位置。
在Protolabs，我们根据零件的形状和大小以及所注入的树脂使用tab、hot tip或pin gate。
盖茨选项卡

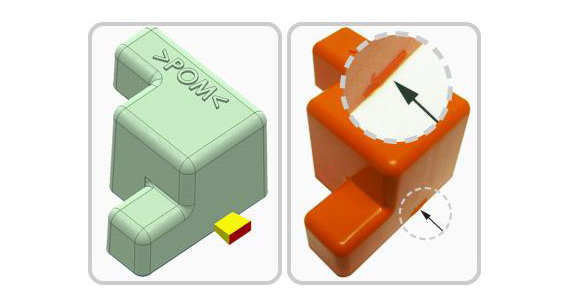

标签门是三种类型中最常用的。它由一个梯形块铣削成零件外表面的分型线(见图1)，通常放置在较厚的壁段而不是较薄的区域。它的位置通常很容易修剪，虽然它通常在三种浇口类型中留下最大的痕迹，但它在分型线上的位置只影响零件的边缘，通常不会影响功能或化妆品。
卡片式浇口易于制造、维护和加工，沿着分型线的位置通常有很大的自由度。它的设计有助于限制在弹射过程中产生的应力到标签，这是修剪后成型。此外，由于相对较大，它非常适合与填充树脂一起使用，这可能很难通过较小的闸门进行注射。由于所有这些原因，标签门是门中的首选。
热点提示门

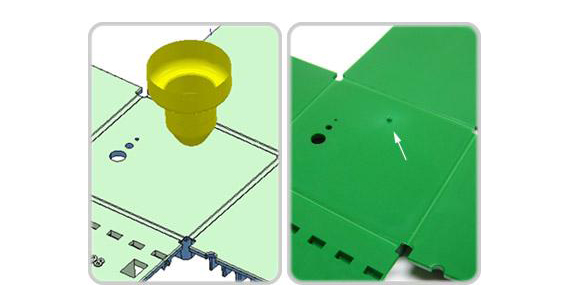

热尖浇口位于零件的中心附近，而不是边缘。这减少了树脂填充模具的距离，并有助于将压机适用于模具的夹紧力居中。图2显示了来自Protolabs订单确认示例的图像，其中包含热尖端门位置。黄色圆柱体是铣进a面模具的腔体，其中单滴热尖端将被螺栓固定。热点提示门总是在a侧。
热顶浇口常用于圆形或圆顶部件上，以实现径向流动，而不是浇口的线性流动。此外，由于这种浇口不占用模具型腔边缘的空间，它可以用于接近Protomold最大零件占地尺寸的零件上。闸门会留下一个小凸起，通常直径1.5毫米至2毫米，高0.3毫米至0.5毫米，可以修剪到0.13毫米。根据零件几何形状和树脂类型的不同，热尖端浇口也会在浇口周围留下“腮红”或圆形流痕。这些可能是有问题的，因为它们通常在零件的表面。另一个问题是可能降解小尺寸的树脂。最后，因为它是一个小的闸门，如果用于注入玻璃填充含量高的树脂，热尖端可能会被堵塞。
销盖茨
大头针门是三道门中最不常见的。它通常用于复杂部件，不能在标签门的边缘或热尖端门所在部件的装饰性一侧有门的痕迹。它是三种浇口类型中唯一一种位于模具的b面，通常是非化妆品表面。

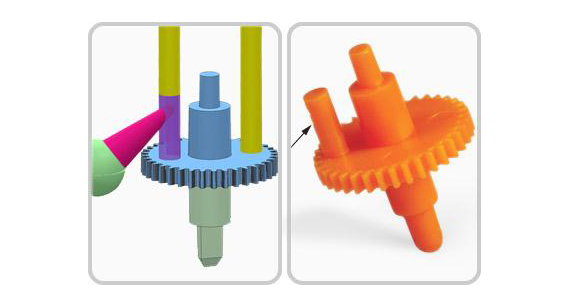

不是将树脂引入零件成型的模腔，而是用销钉闸门将树脂注入顶销钉通道(见图3)。下面黄色所示的顶销钉被缩短，树脂从锥形“隧道”闸门通过顶销钉通道的空段(紫色所示)注入模具，形成零件。一旦树脂已经硬化，弹射销推对柱柱柱在销通道弹射部分从b侧模具一半。弹射销从隧道门上剪下柱子，使柱子从弹射部分的表面上升。该职位稍后将在手动过程中删除。因为它通过弹射针孔注入树脂，这个闸门在成品部分上创建了一个残余，就像弹射针一样，但修整到0.13毫米，而不是标准的弹射针，是齐平到0.13毫米，嵌入到部件中
销栅的使用非常依赖于几何，虽然它可以产生优秀的结果，但它可能具有挑战性。锥形的隧道闸门排除了许多玻璃填充树脂的使用，并且在弹射过程中从柱子上剪切的锥可以对模具施加显著的应力。最后，锥体的角度和深度限制了它与许多几何形状的使用，如外壳或其他取心部件。
显然，门控可能涉及复杂的选择，但Protolabs将选择门控类型和位置，似乎最适合您的设计和树脂。反过来，您将有机会在您的订单确认中查看门的位置。如果您有任何疑问或顾虑，请致电+44(0)1952 607447与我们的客户服务工程师联系，讨论解决方案。
