选择性激光烧结

麦克斯维

	度规
PA 12光滑白	676mm x 367mm x 564mm
pa12蒸汽光滑白	500mm × 300mm × 300mm
pa12 -玻璃填充光滑的白色	292mm x 320mm x 406mm
pa12 -碳填充光滑黑色	490mm x 490mm x 740mm
pa12 Flex纯黑	490mm x 490mm x 700mm
TPU-88A纯黑	330毫米x 280毫米x 440毫米

层厚度

	度规
正常的分辨率	0.1毫米

最小特征尺寸

	度规
正常的分辨率	0.75mm* / 0.80mm** / 1.0mm***

* PA 12光滑白

** pa12碳填充光滑黑，pa12弯曲纯黑

*** pa12玻璃填充-光滑白色，TPU-88A纯黑色

通常，设计良好的零件的期望公差为+/-0.2mm， +0.002mm/mm

*对于TPU-88A黑色，可预期公差为±0.3mm +±0.002mm/mm(对于这种材料中大于100 mm的零件，公差为公称尺寸的±0.3%)

*对于pa12 Flex纯黑，可预期的公差为±0,35mm加上±0,002mm/mm(否则，对于较大的部件，±0.2%的公称尺寸)

PA 12光滑白
pa12蒸汽光滑白
pa12 -玻璃填充光滑的白色
pa12 -碳填充光滑黑色
pa12 Flex纯黑
TPU-88A纯黑

标准	零件被喷砂去除所有粉末，并获得一致的整体纹理。根据爆破工艺的不同，零件可以保持纯净(稍微粗糙)或变得光滑
自定义	次要选项: 油漆(、) 渗透(黑色或透明) 底漆和表面处理 底漆、表面处理和油漆(RAL) 丝锥和插孔 组装(粘接，螺纹等):只提供pa12光滑白，pa12蒸汽光滑白，pa12 GF -光滑白和pa12 CF -光滑黑
蒸汽平滑	零件经过自动化、高质量的后处理技术处理，这使它们具有极佳的美观性和密封表面，不透水、不透气，易于清洁。 对于适当的平滑，最低壁厚为1.5毫米。
生产染料黑	零件通过高质量的染色工艺染成黑色。该染料拥有多项认证(生物相容性、细胞毒性和皮肤刺激性、色牢度、抗划伤性和耐光和耐热性)，因此是高要求终端部件的绝佳选择。目前可用于PA12光滑白色和PA12 - GF光滑白色(SLS)，以及PA12光滑浅灰色和pa11光滑灰色(MJF)。

我们的SLS设备包括sPro140机器，该机器具有大的烧结体积，并具有全数字高速扫描系统，无与伦比的工艺一致性，以及粉末混合和输送的封闭系统，以确保可靠的零件质量。我们还使用SPro 60机器，它允许多种材料和高产量。

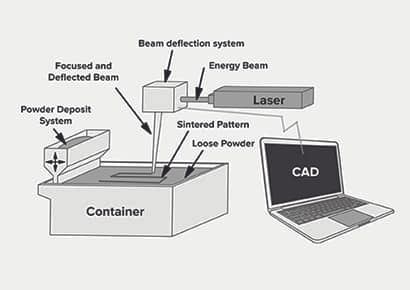

选择性激光烧结(SLS)是一种粉末床打印技术。它使用高功率激光来融合微小的尼龙粉末，一层一层地追踪数字切片CAD模型的几何形状，并从零件的底部向上工作。

选择性激光烧结(SLS)是一种工业3D打印工艺，可在1天内生产准确快速的原型和功能生产部件。多种尼龙基材料可用，从而创建高度耐用的最终部件。

SLS设计指南将帮助您了解功能和限制。

为什么选择选择性激光烧结为您的3D打印项目?

SLS零件比通过立体光刻(SL)生产的零件具有更大的韧性和更高的冲击强度。SLS缺乏表面光洁度和精细的功能细节可与SL。我们也提供了一些二次服务华体会app官网例如喷涂，后期加工和测量和检查，以进一步提高您的3d打印项目设计的光洁度。

SLS材料数据表可在我们的材料比较指南

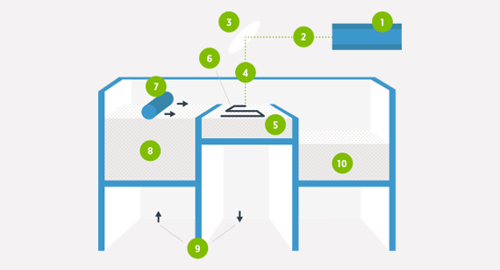

SLS 3D打印机的组件包括:激光单元(1)，激光束(2)，镜像/功率电机系统，光束转向(3)，聚焦定向光束(4)，构建室(5)，制造部件(6)，滚筒(7)，供粉容器(8)，活塞(9)，和粉末收集容器(10)。

选择性激光烧结是如何工作的?

SLS机器开始将每一层零件几何形状烧结到尼龙基粉末的加热床上。在每一层粉末融合后，一个滚轮在床上移动，分配下一层粉末。这个过程一层一层地重复，直到构建完成。

当构建完成时，整个粉末床与封装的部件被移动到一个爆发站，在那里它被提升，零件被打破床。首先手动刷掉大部分散粉。然后零件被喷珠去除任何剩余的残余粉末，最终到达精加工部门。

• 具有价格竞争力
• 尺寸和形状的准确性非常好
• 适用于一些功能测试
• 容易复制复杂的几何图形

选择性激光烧结被广泛应用于各种产品和用途。

这是一个流行的选择在空气动力部件，风扇和较小的涡轮机。它被用于汽车工业的内饰部件。用于铰链，电气外壳和运动设备。

由于其材料范围与众多的性质，它也是一个流行的选择在大多数行业的管材;汽车、航空航天、医疗、石油和天然气。

• 在墙壁相遇的地方增加角半径，以减少压力
• 均匀的壁厚在1.5mm至3.8mm之间，建议减少内置卷曲和翘曲的可能性。增加稳定性和准确性。
• 如果您的几何形状有一个厚的区域(> 4毫米)，作为规则，镂空部分的壁厚为2至4毫米将是必要的，以避免下沉痕迹，甚至机器崩溃。Protolabs将修改CAD文件。未烧结的粉末将留在镂空的部分中，不能被去除。
• 整合肋，以减少翘曲，在大的平坦地区
• 注射成型零件可以为螺纹镶件复模制标准衬套，而SLS可以通过热桩镶件实现类似的功能
• 在考虑非常细的文本时要小心，最小特征尺寸为1mm。非常小的字体容易被粉末堵塞，使数字和字母不容易辨认。移动到插入文本提供了更好的结果，但仍然局限于不小于0.5mm的特征。
• SLS有一个大的构建框架，因为没有支持结构，整个床都可以利用，使得它很容易把多个部件放在一个构建中
• 当成品部分需要更多的“给予”时，选择未填充的尼龙
• 在提交你的设计报价时，识别外观表面，技术人员通常会在建造室中略微倾斜零件，以保持零件的直立和真实，但这可能会导致“楼梯踩踏”。
• pa12光滑的白色平衡，经济的通用应用的首选材料。
• pa12 -玻璃填充光滑白色-当硬度和耐温要求时，很好的选择，但玻璃填料使其变脆。
• pa12 -碳填充光滑黑-许多性质。碳纤维填料根据所考虑的三轴方向提供不同的力学性能。与其他SLS尼龙相比，光洁度更平滑，表面质量更好。
• TPU-88A纯黑-结合了橡胶般的弹性和伸长率，具有良好的耐磨性和抗冲击性。可以用来生产原型和功能部件。
• SLS材料具有吸水性
