洞察:使用多射流融合设计3D打印部件
成绩单
大家好，欢迎来到本周的Insight视频。
只是想提醒你，我们每周五午餐时间都会制作一个新视频。它将充满顶级技巧，帮助您设计更好的零件，并了解一些可用的数字制造技术。2022世界杯附加赛决赛
本周我将重点介绍3D打印和一项相对较新的技术多射流融合，或MJF，这将为你打开新的机会。
不，这不是星际飞船企业号的喷气推进技术。如果你外包3D打印塑料零件，你可能会遇到这种情况。
这是工业级的3 d打印技术这项技术比其他3D技术有一定的优势。
在接下来的几分钟里，我将解释它是什么，它的优点和缺点，以及如果你想使用它，如何最好地设计部件。
好消息是，如果你已经设计了3D打印使用的部件选择性激光烧结，那么你已经很好地在你的方式来掌握CAD设计MJF。
两者都使用加热室，通过添加微米厚的连续层来构建3D塑料结构。区别在于选择性激光烧结(SLS)使用激光将粉末层融合在一起，而MJF使用红外加热元件。这两个过程都不需要支持结构。
好了，技术细节说够了，这对你来说意味着什么?
您使用哪种技术取决于您希望从您的部件获得什么样的性能特征。让我们来对比一下这两者。

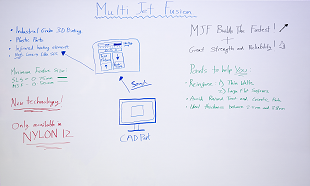

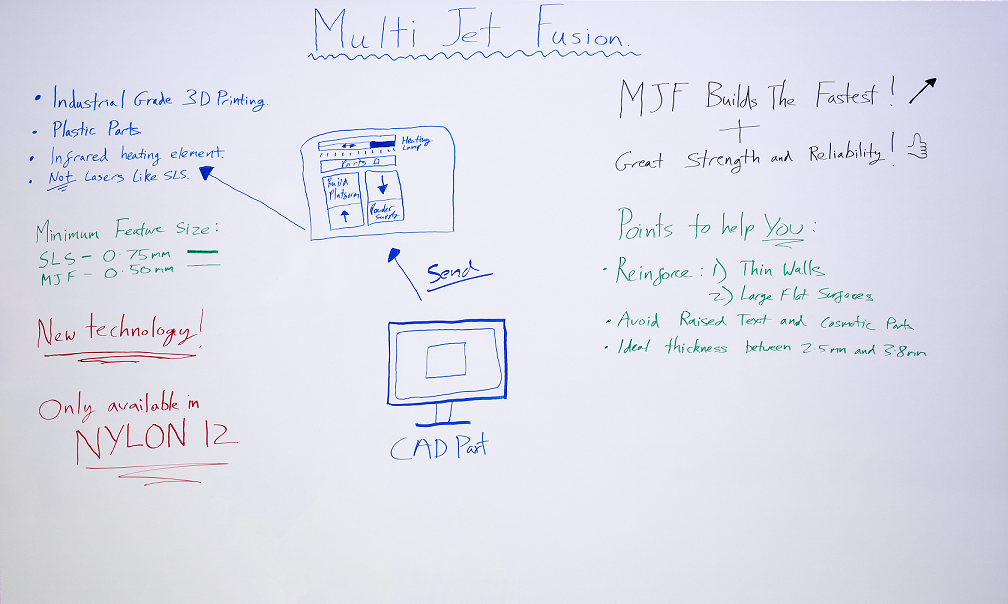

(参考图形板上的表格并划出部分，这也可以作为提示)
如果你想让你的零件有更好的分辨率，那么MJF可以缩小到0.5mm的最小特征尺寸，这比SLS生产的0.75mm更细。
总有一个”但但不是吗?MJF生产的部件在这个细节上比SLS更有变化。所以这取决于什么对你来说是重要的。
MJF还具有更一致的各向同性材料性能。这意味着它在零件的每个方向或轴上都具有更一致的机械性能。因此，如果您希望您的每一部分都具有强大的力量和可靠性，那么MJF可能是答案。这使得MJF非常适合于支架和夹子或耐用但准确的夹具和夹具等部件。
如果你需要更大的零件尺寸，那么你需要知道SLS可以生产更大的零件。对于大多数3D打印的塑料零件，这应该不是一个问题，但它可能值得与您的供应商检查。
MJF是一种相对较新的技术，所以目前它只适用于尼龙12，这意味着SLS可以在不同的材料和颜色上使用。值得一提的是，尼龙12是一种非常好的功能性部件和最终用途的材料。
如果速度或交货时间对你来说是一个问题，那么值得注意的是，MJF构建部件比其他3D打印技术更快;但事实上，还有其他因素可能会比这更大地影响你的总交货时间——比如获得正确的设计，或者供应商提供报价和设计以进行可制造性分析所需的时间。
好吧，如果在这一切之后，你认为MJF可能是你的3D打印部分的方式，你需要知道什么让你的设计正确?
好吧，如果你已经为SLS甚至注射成型设计了零件，那么你就可以很好地为MJF设计零件了。
这里有一些建议可以帮助你:
薄壁或大平面应用肋或扣板加固，孔洞应用凸起的凸台包围。
凸起的文字和小于0.5mm的化妆部分可能无法通过二次后期处理，因此请检查您的设计以获得供应商的可制造性分析。
MJF的理想壁厚在2.5mm至3.8mm之间。
就像你知道的那样，像任何3D打印过程一样，MJF会在斜角上产生一些楼梯踩踏。这意味着您应该清楚地识别零件图纸上的表面。
这一切听起来熟悉吗?当然应该，因为MJF与其他增材制造技术非常相似。
它的不同之处在于它能够制造具有各向同性机械性能的精确零件，通常比其他3D打印选项更快。所以为什么不考虑MJF为您的下一个项目，并与我们或您的供应商谈谈可能性。
朋友们，我知道这个视频中有相当多的技术信息，所以如果你想仔细考虑一下，好消息是我们已经把这些信息作为书面设计技巧制作出来了，你可以在我们的网站上找到。
这就是周五Insight视频的全部内容。周末愉快，我希望下周再见到你，那时我将谈论不同的表面完成可用于模具零件。
下周见。
