在模具设计中处理复杂特征的6个技巧
模具制造技术使复杂的特征，如o形环凹槽，蘑菇螺钉和零件上的文字成为可能
设计一个注塑部分与适当的草案，壁厚，半径和其他考虑因素本身可能是复杂的，所以当独特的功能，如刺刀和齿轮集成到你的几何形状，另一层的复杂性可以出现。如果您的零件需要复杂的功能，我们通常能够通过使用侧面动作，滑动关闭，挑出和其他成型方法来制造它们。下面是一些更常见的复杂特性，以及如何实现它们。
卡口式安装
我们的能力允许在部分设计中使用内部卡口功能，这些功能使用减压孔和滑动关闭来创建。关闭器通过使a侧和b侧接触形成零件内部通孔，防止树脂流入通孔。Protolabs要求刺刀至少有3度的吃水。
o形圈槽和蘑菇螺柱
如果你设计的刺刀包含一个o型环槽，Protolabs将使用两件式pick - out。挑件是模具的可拆卸部件，在注射过程之前手动插入模具，并在出模后(在下一个周期开始之前)手动从零件中取出。o型圈的特征也可以使用两个侧面动作，这取决于它的方向，接近分型线和免受其他特征的干扰。此外，我们支持几何形状，包含蘑菇螺柱;这些功能的实现与o型圈类似，具有两件式拾取或两个侧动作。请注意，与两件式pick，将有一个见证线，他们走到一起。
零件介绍
零件上的文字用于不同的原因，如果你的设计需要它，我们通常建议它被抬高到零件的上方，而不是嵌入其中;零件上凹陷的文字不仅难以阅读，而且模具上凸起的字母也难以达到良好的光洁度。它会变得更加复杂，这取决于文本在您部分的位置。与模具的开合方向平行挤压的文本只需要一个简单的直拉模具来创建特征，但是与分型线平行挤压的文本会创建需要侧动作的凹口。在零件的模具上使用凸轮操作的侧动作，因为它在成型过程中自动操作，最终节省了您的生产资金。
你也可以在肋骨上设计文字。我们使用两种选择之一，而不是铣削长而薄的肋骨，然后铣削甚至进一步加工微小的文本。首先使用一个非常小的立铣刀(0.5mm)来加工文本，然后使用两个螺栓插入件创建肋骨。第二种选择是电火花加工(EDM)，其中一系列快速的电火花将所需的文本烧成零件。两种解决方案都会增加模具的成本。最后，记得应用草稿到你的文本，以方便容易释放的部分从模具。
剪辑
弹簧夹可以用不同的方法制作，每种方法都有优点和缺点。如果在夹的底部有一个减压孔和额外的草稿是可以接受的，Protolabs可以使用滑动关闭来制作一个功能相同，但更便宜的夹。如果一个救济孔妥协你的设计，一个侧面行动可以用来塑造夹子，但它必须定位，以提供访问从外部分型线。挑出是最昂贵的方法，以建立在夹子上的削弱，但它可以克服几乎所有的形状和定位的限制。材料也是考虑夹子功能的一个重要因素。材料越坚硬，就越难释放夹子，所以更柔软的材料更多地用于重复使用的可拆卸连接。
齿轮
一个齿轮对齐平行于模具的开放和关闭的方向是创建一个简单的直拉模具，但如果齿轮是深，齿轮齿上的面可能需要起草，以允许齿轮从模具弹出。此外，如果齿廓非常锋利或齿很小，则可能需要电火花加工(EDM)电极来代替铣削来形成齿轮。
老板
凸台本质上是凸起的螺柱特征，用于接合紧固件或通过它们的其他部件的支撑特征。大多数老板相对容易塑造;当它们被放置在有角度的表面或相当高和薄时，挑战就来了。一个有角度的凸台既不平行于模具的开/关方向，也不平行于分型线，这就形成了一个用挑出器解决的下切。如果你的老板又高又瘦，而且长宽比很高，Protolabs可能会使用钢芯销，以确保销在成型过程中不会断裂。

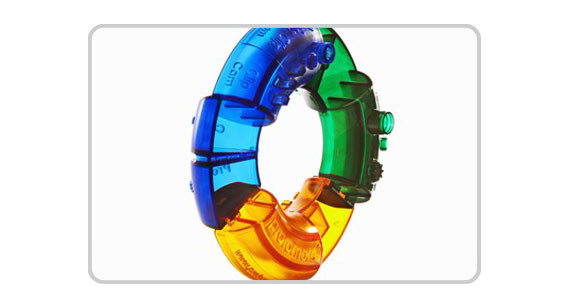

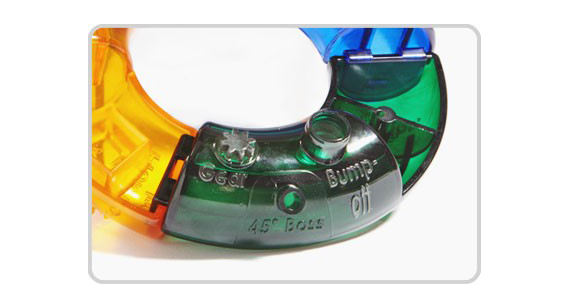

多年来，Protolabs的能力不断增强。上传一个你认为可能不可塑的模型，让我们给你惊喜。我们的自动化报价系统将提供可制造性分析，我们的应用工程师人员可致电+44(0)1952 683047讨论复杂的功能，或您可能遇到的任何其他设计问题。为了帮助您进一步可视化和设计这些功能，我们创建了Torus。它是一种物理设计辅助工具，说明了您的部件可能需要的一些复杂功能。如果您想演示Torus设计辅助工具的功能，请联系客户服务+44(0)1952 683047，安排与客户经理的访问。华体会app官网
