Bump-Offs
您在产品设计和开发方面的大师级课程
我们的洞察力视频系列将帮助您掌握数字化制造。2022世界杯附加赛决赛
每周五我们都会发布一个新的视频-每个视频都会给你一个更深入的洞察力如何设计更好的零件。我们将涵盖特定的主题，如选择正确的3D打印材料，优化CNC加工的设计，模具零件的表面光洁度，以及更多。
所以加入我们，不要错过。
洞见:Bump-Offs
成绩单
大家好，今天是周五，这意味着又到了下一期Insight视频。
如果你之前看过我们的Insight视频，你就会知道它们是关于数字制造的许多技术和技术中的一些。2022世界杯附加赛决赛
好吧，这一次我们将深入到一个相当有用的设计领域，这是如何创建复杂的底边与凸点注塑成型。

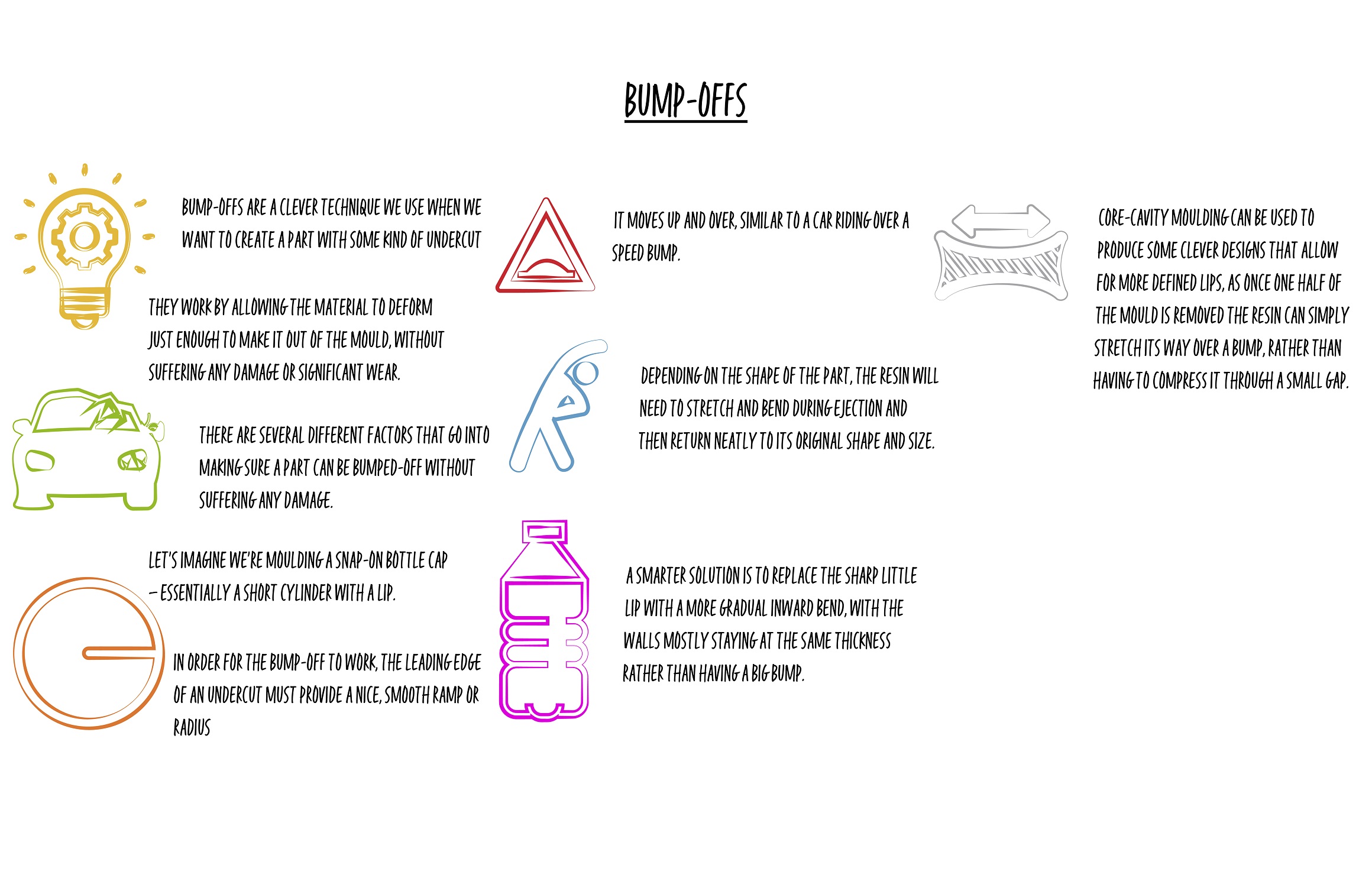

凸模是一种聪明的技术，当我们想要创建一个有某种凹口的零件时，但仍然想要直拉模具的简单性。在正常情况下，当你弹出模具时，这些底边会卡住模具，但有了正确的材料和正确的设计，我们可以让零件工作得很好，不需要使用任何侧动。
它们的工作原理是允许材料变形到足以使其脱离模具，而不会遭受任何损坏或显著磨损。想象一下把镜头盖盖在相机上——塑料会弯曲一点，这样边缘就能就位，但这种弯曲不是永久性的，也根本不是问题。
有几个不同的因素，以确保一个部分可以被撞掉而不遭受任何损害。这些包括形状的咬边本身，树脂用来形成部分，几何形状的区域周围咬边，和模具的设计。
首先，我们将看看形状的削弱。
为了让凸起起作用，削边的前缘必须提供一个漂亮、平滑的斜坡或半径——它不能看起来像一个钩子或锋利的边缘，因为那意味着它们会被卡住而不是被弹出。如果所有其他因素都是正确的，斜坡形状的唇可以骑在形成它的模具槽的边缘。

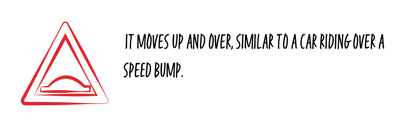

它向上移动，类似于汽车驶过减速带。
当然，减速带之所以能起作用，是因为我们汽车的悬架有一点弹性，确保你使用的树脂具有正确的性能，对成功的减速也至关重要。根据零件的形状，树脂在弹射过程中需要拉伸和弯曲，然后整齐地恢复到原来的形状和大小。
像TPE或未填充的聚乙烯这样的树脂有足够的柔韧性来碰撞。它可以稍微移动一下，然后恢复到原来的形状。然而，像玻璃填充尼龙这样的刚性材料就不那么好用了。它只是没有必要的给予。
最后，我们需要考虑零件的形状和成型技术。
让我们想象一下，我们正在塑造一个卡扣式瓶盖——本质上是一个带唇的短圆柱。
现在，你可以潜在地只是使最基本的模具，你能想到的，与直边和一个小削弱，只是希望你可以拖动凸起通过间隙留给墙壁。然而，你在这里所做的一切都是依赖于材料的可压缩性来工作，只有少数树脂在这方面足够可靠。
一个更聪明的解决方案是用一个更渐进的向内弯曲来取代尖锐的小唇，使墙壁基本保持相同的厚度，而不是有一个大的凸起。这意味着在弹射过程中，零件的壁可以被弯曲和拉伸，而不是被压缩。这是大多数树脂比压缩更好的地方。
芯腔模塑可以用来制作一些巧妙的设计，允许更明确的嘴唇，因为一旦一半的模具被移除，树脂就可以简单地伸展在凸起上，而不是必须通过一个小的缝隙压缩它。
碰撞可能是一个令人困惑的设计领域，所以如果你遇到任何问题，一定要和制造商的工程师谈谈。
这周就到这里。我期待着下周五再见到你。
特别感谢娜塔莉·康斯特布尔
