洞察:核心和腔放置
成绩单
大家好，欢迎来到本周的Insight。

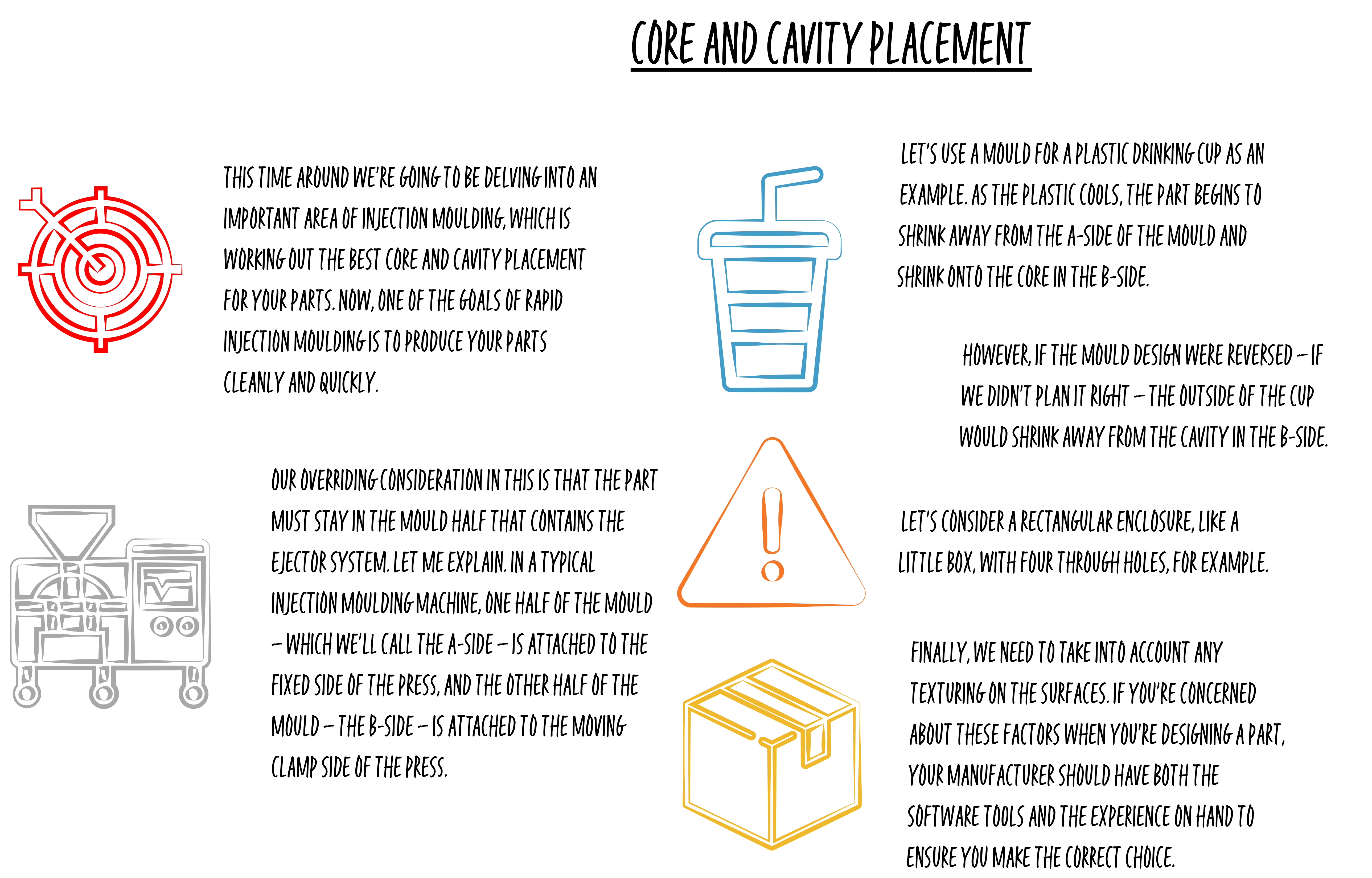

这一次，我们将深入研究注塑成型的一个重要领域，这是为您的零件制定最佳的芯和腔位置。
现在，快速注射成型的目标之一是清洁和快速地生产您的零件。我们很容易将所有内容放在一起并计划在开发过程中进行迭代，但在适当的设计上花费一些时间将有助于确保您在第一次运行时就获得正确的部分。

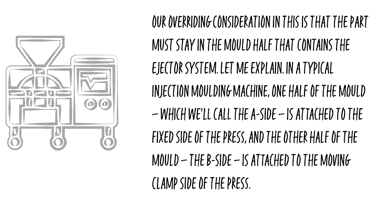

确定零件将如何放置在模具是一个小，但真的非常关键的一部分。我们在这方面最重要的考虑是，该部分必须留在模具的一半，其中包括弹射系统。
让我解释一下。在典型的注塑机中，模具的一半-我们称之为a面-连接到压力机的固定一侧，而模具的另一半- b面-连接到压力机的移动夹具一侧。
b端包含弹射驱动器，它控制弹射针。卡箍将A和B压在一起，熔融的塑料被注入模具并冷却，卡箍将模具的B面拉开，弹出销被启动，如果一切顺利，零件从模具中释放出来。简单,是吧?
这要看情况。

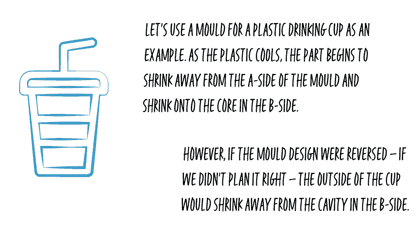

我们以塑料水杯的模具为例。为了确保零件停留在模具的一半与顶出系统，我们想设计模具，使杯子的外部形成在腔和内部将形成的核心。随着塑料冷却，零件开始从模具的a面收缩到b面的核心上。
当模具打开时，罩杯应释放并保持在b面。在那里，它可以被弹射系统从核心中推出。
然而，如果模具设计颠倒过来——如果我们没有正确地计划——杯子的外面就会从b面的空腔中缩小。它将粘在没有弹射针的a面，而不是停留在有弹射针的一侧以轻松释放它。
如果真是这样，我们就有麻烦了。
当然，在杯子的例子中，仔细思考这个过程并找出你想要的东西最终在哪里并不难。然而，并不是所有的设计都这么简单。在一些零件上，很难提前预测零件会粘在模具的哪一侧，但经过深思熟虑的零件设计可以确保零件自然地粘在模具的正确一侧。
让我们考虑一个长方形的围栏，比如一个有四个通孔的小盒子。
外壳的外面将在模具的a面有一个空腔。内部是b面核，这就是我们想要的。好吗?
然而，洞的设计可以用两种不同的方式来处理。他们可以向a面起草，要求在模具的a面，但这可能会导致零件粘在那一面，这是我们想要避免的事情。而不是这样，我们可能应该起草芯向另一个方向，这将有助于确保部分粘在模具的b面。
最重要的是，我们必须考虑从零件上粘贴或跨越内部孔的任何标签或条。这些也应起草到b面，以防止卡在a面，弯曲或撕裂时，模具打开。
最后，我们需要考虑表面上的任何纹理。如果我们有一个粗糙的图案或纹理在一个零件的外部没有足够的吃水，我们需要仔细考虑它的位置，因为它可能会导致零件粘在a面。
如果你在设计零件时担心这些因素，你的制造商应该既有软件工具，也有经验，以确保你做出正确的选择。
这周就到这里。我期待着下周五再见到你。
