洞察:顶针
成绩单
大家好，欢迎来到本周的Insight。

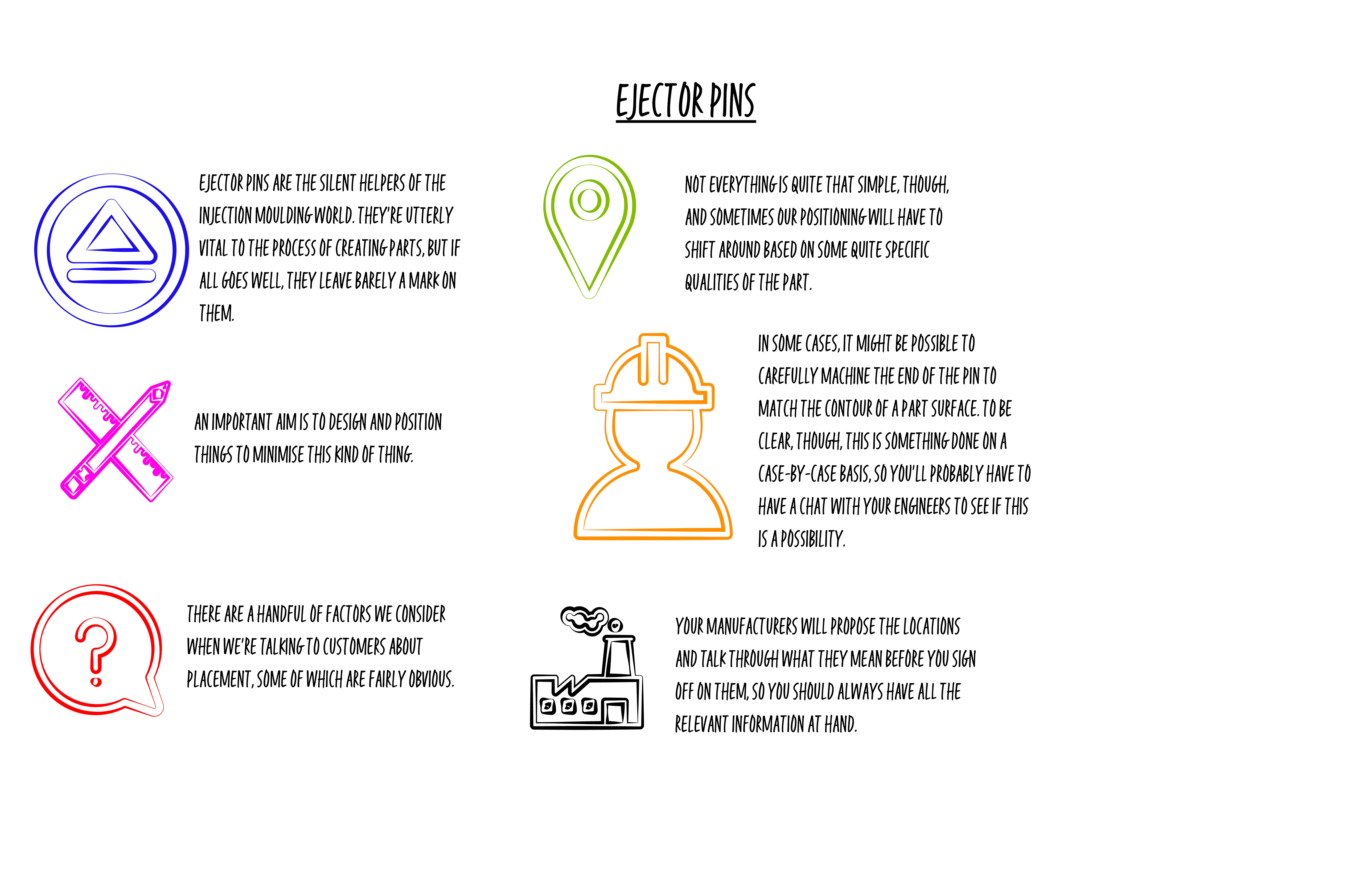

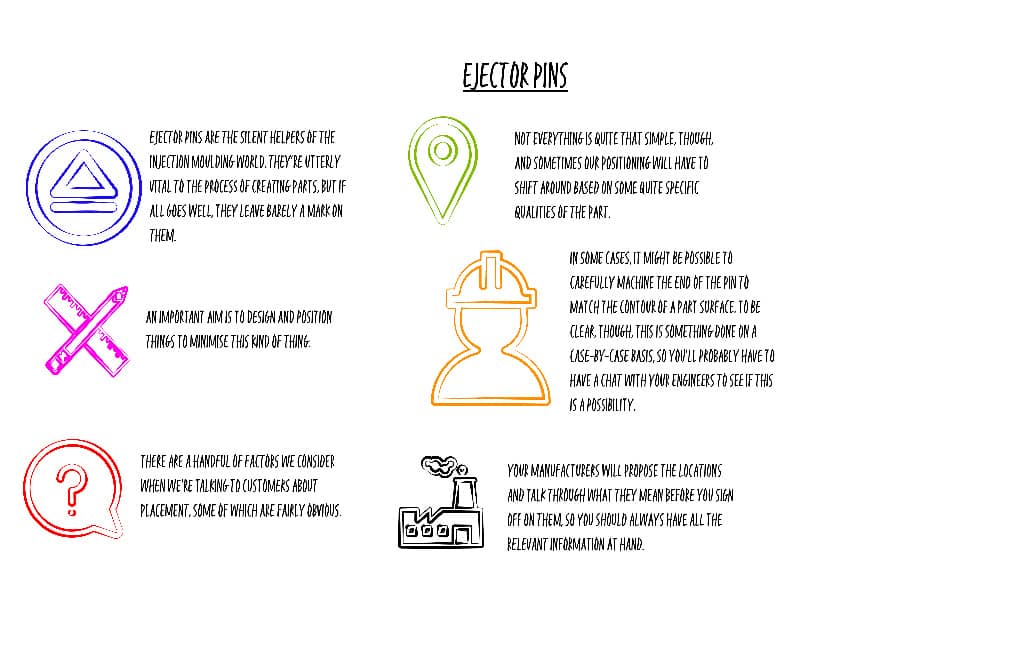

顶针是注塑界的无声助手。它们在制造零件的过程中至关重要，但如果一切顺利，它们几乎不会在零件上留下任何痕迹。或者，至少计划是这样的。
整个点的顶针是应用一点力的一部分，但有时这最终会留下一点证据。一个重要的目标是设计和定位东西，以尽量减少这种事情。

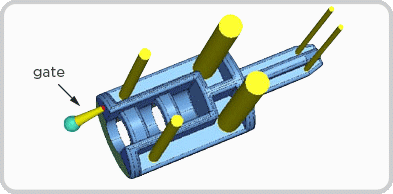

这涉及到一些仔细考虑我们如何定位的部分，在哪里我们把引脚和门-或可能的门-去。
当我们与客户讨论广告位置时，我们会考虑一些因素，其中一些是相当明显的。
例如，零件本身的形状起着突出的作用，因为像墙壁和肋骨的草稿、纹理和深度这样的东西可以使一些区域比其他区域更容易附着在模具上，这就是我们想要放置大头针的地方。
我们使用的树脂也可以发挥作用，因为有些树脂比其他树脂更粘。同样，如果树脂特别软，我们会想要使用更多或更宽的针来分散力，防止任何损坏。
然而，并非所有事情都那么简单，有时我们的定位将不得不根据部分的一些非常具体的品质而改变。
其中一个事实是，顶针需要一个平垫推动，其表面必须垂直于销的运动方向。如果不是这样，作用力可能会集中在一个很小的区域，这肯定会导致凹痕或瑕疵。
当然，并不是世界上的每个部分都有坚实的、平坦的侧面，但即使这样，也有解决这个问题的方法。
在某些情况下，可能会仔细地加工销的末端以匹配零件表面的轮廓。但需要明确的是，这是根据具体情况进行的，因此您可能需要与您的工程师进行交谈，以确定这是否可行。
相反，默认的解决方案是使用一个稍微嵌入零件表面的垫。
有几种不同的方法来设置这个，最常见的是中心切割别针。这意味着，引脚击中的切线的角度表面，与一半缩进的部分和一半打在部分上的凸起垫。
不过，还有其他几种选择，包括最短的(使立垫留在针下)或最长的(使针完全缩进零件)。
凸起的顶针垫的最极端的例子出现在柱闸的形式中，其中树脂通过顶针通道的延伸注入。当零件冷却时，顶针推动这个小树脂柱，并将其弹出模具。正如你所预料的那样，这样做的缺点是，你通常需要在事后删除这篇文章。
这可能并不总是看起来很漂亮，但在大多数情况下，所有的弹出过程的痕迹，包括垫和标记，都是放在非美容的部分，所以你不必太担心。
现在，到目前为止我们讨论的所有例子都假设有一些表面是大头针可以推到的，但是值得花时间思考一下如果遇到一些奇怪的边缘情况你会怎么做。
如果我们在做，比如说，一个炉栅，所有面向b面模具的一半是肋板的顶部?它们可能没有提供足够的表面积来推动销钉，所以你将不得不部署一些横向思维，并在一些boss中充当弹射垫。
如果这一切听起来有点复杂，不要太担心。在大多数情况下，在零件设计的早期阶段，顶销的位置是一个相对较小的问题。你的制造商会提出地点，并在你签字之前讨论它们的含义，所以你应该随时掌握所有相关信息。
这周就到这里。我期待着下周五再见到你。
