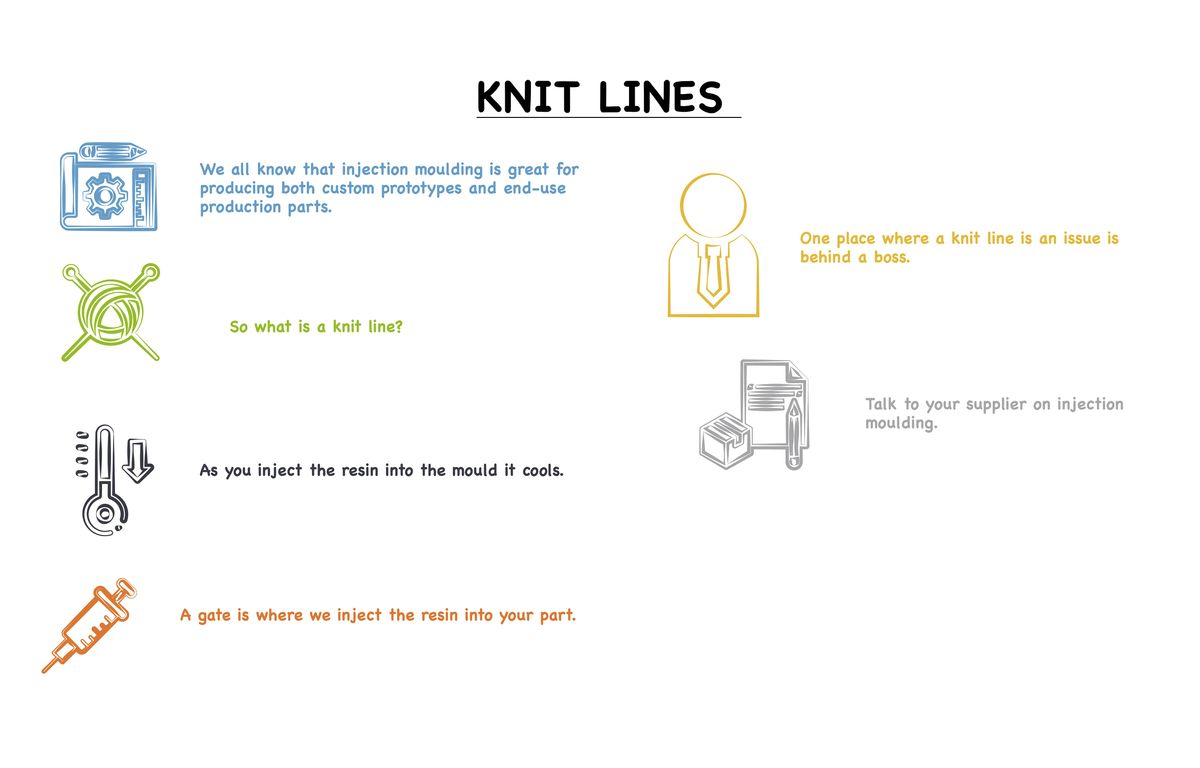

透视:针织线条
成绩单
嗨，快到周末了，这意味着又到了下一期Insight视频的时间了。
这周我要讲的是针织线。不要关闭，我不是说针织一颗珍珠或任何你做开襟羊毛衫时，但关于一个问题，你可能会面临注射成型。
我们都知道注塑成型非常适合生产定制原型和最终用途的生产部件，但如果你不小心，它可能会导致一些问题，如应力因素，翘曲，当然还有编织线。
在这一集里，我要仔细看看针织线。我将告诉你它们是什么，它们是如何引起的，它们可能引起的问题以及如何避免它们，或者至少将它们的影响最小化。
那么，什么是针织线呢?这是一条线，可能可见，也可能不可见，在两个树脂流的交汇处。
为了了解如何避免它们，让我们后退一步，看看注塑过程本身。
它包括将桶中的树脂加热到熔融状态，然后将其注入模具中形成热塑性树脂。当你将树脂注入模具时，它会冷却，这就是为什么树脂流动的前沿是最冷的，因此最接近凝固。
这可能会导致一个问题，如果一个障碍分割树脂流，使它再次遇到另一边的障碍。
理想情况下，这两种气流会融合在一起形成一个坚固的接头，但如果它们冷却得太多，它们就不会正确地融合，会形成一条编织线。
一个很好的例子可能是在盖板上创建一个矩形孔的核心。以电视遥控器为例。封面上有多个按钮孔，这可能会产生几个针织线。当然，有很多方法可以避免这种情况，但稍后会详细介绍。
另一种可能遇到编织线的情况是，如果你使用了多个门。闸门是我们将树脂注入你的零件的地方。你的供应商通常不会使用多个浇口，但如果他们需要，那么检查浇口和喷射器的布局，看看你是否在它们之间有任何关键的外观或强度要求。
这是否真的是一个问题取决于你的针织线在哪里。这可能根本不是问题，可能只是表面问题，或者在最坏的情况下，它可能会导致潜在的严重结构问题。
有一个地方的针织线是一个问题是背后的老板。只是提醒你一下，boss是一种带有孔的功能，用来容纳螺纹紧固件。它是由模具内的核心销形成的，树脂围绕着它流动，所以当它们在另一边相遇时，它们可以形成一条编织线。
如果凸台靠近零件的边缘，那么编织线将非常短，只留下很少的表面将两个面结合在一起。当你想把螺丝钉钉进老板身上时，那条编织线可能会变成一条裂缝，然后你就有真正的问题了。
当涉及到编织线时，还有另一个因素会导致问题，那就是使用填充树脂。让我们说你正在使用玻璃纤维填充树脂为您的部分。当树脂前端通过部件时，填充材料(在这种情况下是玻璃纤维)将位于前端的后面，因为它不像树脂本身那样流畅地流动。
这意味着当这两条线相遇并凝固时，几乎没有纤维穿过这条线。这并不意味着针织线会变弱，但它不会被纤维加强。
了解什么会导致编织线，以及它们在哪里可能成为问题，将帮助你设计一个解决方案，克服这个问题。
诚然，你不能消除像boss这样的功能，但你可以加厚部分墙壁来减缓树脂冷却，但记住不要加厚太多，否则可能会导致下沉。在可能的情况下，你也可以将编织线的特征放置在离零件边缘更远的地方。
你也可以选择避免在有通孔等特征的部件上使用填充树脂。
最后两点建议。首先是一般的良好实践-与您的供应商讨论注塑成型，他们知道如何做才能帮助避免或最小化模具中的编织线的影响。
其次，在进入生产阶段之前考虑原型设计。如果您的供应商使用铝模具，那么您可以在承诺生产之前测试您的零件设计。更好的是，你不必等待10 -12周的钢模具，然后发现你有一个问题。例如，在Protolabs，我们通常需要大约15天来生产模具。
好了，这就是我这周说的。周末愉快，我们下周五再见。
