如何在注射成型设计中加入关闭

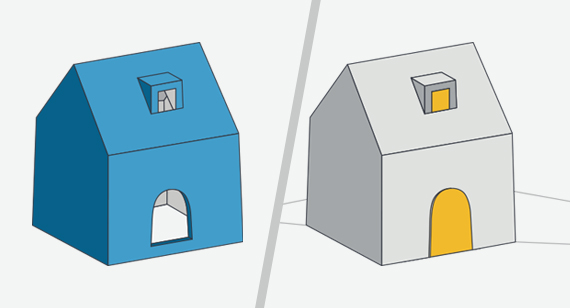

为了更仔细地研究关断装置——一种允许工程师解决困难的工装和设计问题的设计元素——让我们考虑注塑一个盒子。这个盒子看起来像一个a型框架的房子，有四面墙和一个屋顶。在一个垂直的墙壁上有一个类似于门的切口，在屋顶上有一个带窗户的天窗。见图1a。

a面是盒子的外部，b面是内部的核心。图1b为模具的b面。为了创建门和天窗，模具的面必须互相滑动，直到模具关闭，在那里他们创建一个密封，在你的部分创建一个洞。这些是关闭，如图1b中红色部分所示。

关闭帮助创建部分功能

直拉模具的关闭将允许您设计许多不同的功能，分为三个基本类别:孔、钩和长通孔，而不使用侧面动作(凸轮)。

在本技巧中显示的插图中，您将看到几个设计示例。让我们先回到盒子状的“房子”部分的例子。图1A显示了我们盒子里的门，或者说是墙上的一个洞。门是由位于b侧核心上的衬垫形成的(图1B)。衬垫与零件的壁段厚度相同，密封在a面腔的垂直壁面上。如果密封圈损坏或磨损过度，塑料就会从密封圈上溜过，产生闪光。部分屋顶上的天窗也以同样的方式形成，但显示出这种被塑料包围的封闭形式。

关闭需要更大的吃水，以减少模具的磨损量，并在成型过程中的夹紧力下形成更好的密封。3度的最小吃水允许更大的间隙，使模具两侧的密封面相互通过，而没有挖坑和磨损的风险。

图2A显示了一个穿过4in的通孔。(101.6mm)宽部分。由于侧面动作的拉力限制，你有时需要发挥创造力。在a端创建一个分段槽，在b端创建一个相应的分段槽，创建一系列关闭，在整个部件上形成一个通孔!酷吧?这是完美的铰链，螺栓孔，枢轴销等。

挂钩和扣扣功能

图2B比较大。在简单的直拉快速注射模具的世界里，最显著的snap特征的下切往往是不允许的。一个通过核心(在这种情况下正方形)是一个站在模具一侧的铝块，在模具的另一侧有一个口袋。块的一个面形成钩子的内腿，而块的其他三个面被起草在3度，并创建关闭对配合方在口袋。一旦模具被打开，部分被弹出，你将有一个挂钩，扣到你的交配部分。

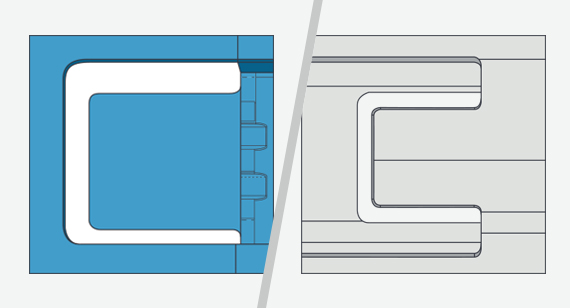

最后一组插图，图3A和3B，包括一个剪辑的自顶向下视图。该图显示了卡箍和拉通芯之间的空间，以建立截止阀。这个组成部分只是一个更大的复杂部分的一小部分。

关闭是一种强大的工具，可以让富有创造力的设计师和工程师解决困难的模具和设计问题，使用预制墙对预制墙进行密封，消除了模后加工或移除功能几何的需要。

一如既往，如有任何问题，请随时联系客户服务工程师，电话:+44(0)1952 683047或(电子邮件保护)．
