洞察:插入成型-增加耐久性和强度
成绩单
大家好，欢迎来到本周的洞察。
本周，我们将进一步了解插入模具。
我相信你知道塑料注塑件是坚韧的。它们可以承受重负荷，中等高温和酸和碱的腐蚀作用。塑料也比金属更轻，通常也更便宜。

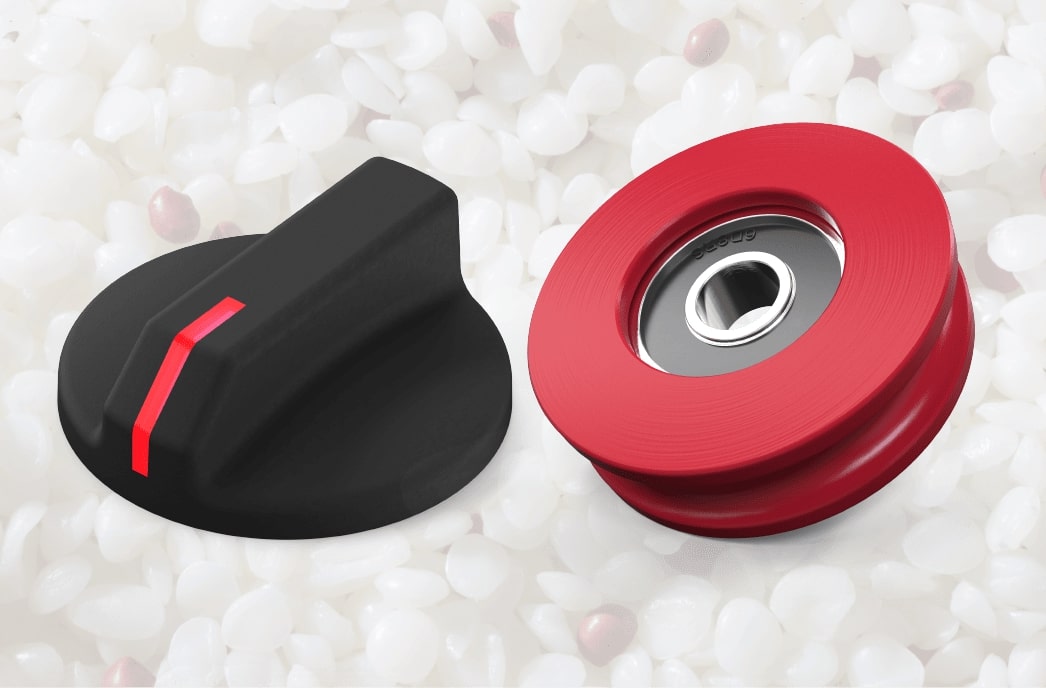

但有时塑料需要一点帮助。它可能是在一个全塑料滑轮的孔磨损太快，或在孔在模具处理和旋钮容易剥离。好吧，你可以两全其美，用金属插入物支撑这些部位。
当然，您可以在成型后添加插入件，但有时在塑料注射之前将金属插入件放入模具中是值得的。通过这样做，您将消除二次操作，并确保金属和塑料的坚固配合。
但在你认为这可能是你所有问题的答案之前，有几件事你应该知道。
首先，您将为插入模具支付稍多的费用，并且交货时间将比单个零件注塑更长。
这是因为螺纹插入件、衬套、套筒或凸台是手动放入模具的。
那么，你什么时候会选择插入成型?
这是值得考虑的任何应用，你的塑料部分需要更大的强度或耐磨性在某些领域。
任何用螺钉或螺栓连接在配合件上的塑料部件都是主要的候选者。另一个是轴承表面，其中青铜或黄铜衬套将增加产品寿命，也许是风扇叶片或传动齿轮。
好的，让我们来看看可以使用哪些热塑性塑料进行插入成型。坚硬的工程级塑料，如德林或尼龙是伟大的，聚乙烯和乙烯。你甚至可以使用液态硅橡胶。
现在来说说不太好的:我说的是那些成型温度很高的塑料，比如PEI或PEEK。这是因为插入件通常是手工加载的，如果像我们一样，您的供应商使用非冷却工具来降低零件成本并加快加工速度，那么您真的不想将插入件放入加热到数百度的模具中。这就像把手伸进热烤箱里拿一块刚出炉的饼干——你会烫伤手指的!
让我们来看看insert本身。您可能会发现您的供应商不提供它们，因为有很多公司生产模塑件的它们。如果你看一看，它通常在外面有滚花，或者有一个特殊的形状——这是为了把它固定在合适的位置。警告一句，当你外包插件时，一定要向供应商索要CAD文件，因为你将需要它与零件设计和装配图一起获得报价和项目分析。
在设计零件时，好消息是您需要考虑与任何其他注塑零件相同的事情。保持适当的通风角度，保持壁厚一致，去掉任何凹处，实际上，所有我们在之前的Insight视频中讨论过的东西。
不过，这一小块金属确实需要一点额外的考虑。
正如我所说，大多数供应商可能会手动加载插入到模具中。这些模具通常很热，所以手术人员会戴上手套。你知道戴着手套处理小东西是什么感觉，这意味着他们可能会要求最小尺寸的插入物。例如，在Protolabs，我们更喜欢直径大于3.17毫米的插入物，但当你想到它时，它仍然很小。
此外，没有插入应该太深的模具内，我们建议2:1的手间隙深度比。
你的供应商可能还需要改变零件的方向来放置和保留插入件，因为我们不希望它掉出来，对吗?插入件也需要尺寸一致，我们建议在定位表面上公差为0.05mm，以避免闪光。
最后，当熔化的塑料在一个物体周围流动，比如你的插入物，然后在另一边重新加入，你就可以得到编织线。这些细纹通常只是表面上的，但它们会导致以后形成裂缝。你可以做两件事来避免这种情况;第一种是使用玻璃填充材料，第二种是加强这些区域周围的墙壁。在插入物周围的区域稍厚的壁或肋骨是支撑它和防止移动的好主意。
这些都是你的供应商应该挑选和建议你的东西，作为他们的可制造性分析设计的一部分，所以总是与他们密切合作。
好了，这周就到这里。我期待着下周五再见到你。
特别感谢娜塔莉·康斯特布尔。
