洞察:注塑浇口
成绩单
大家好，欢迎来到本周的Insight。
今天我们来看看闸门，以及如何最好地处理它们。
现在，如果你还没有接触到它们，浇口是我们用来将液体树脂从模压机放入模具的，基本上，它们是我们做注塑成型的注射部分的地方。

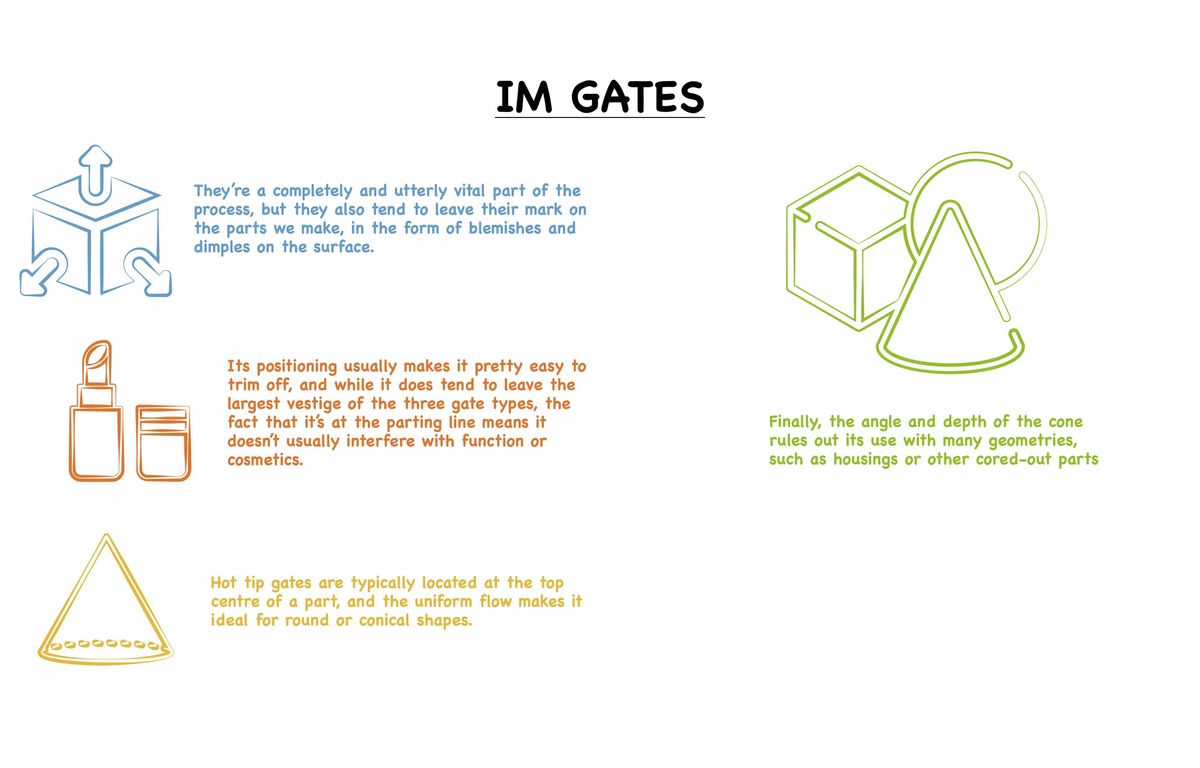

它们是整个过程中至关重要的一部分，但它们也往往会在我们制造的零件上留下痕迹，以表面上的瑕疵和酒窝的形式。
因为我们无法避免使用门，所以我们的选择仅限于找到放置门的最佳位置并选择最佳类型的门。
第一部分相对简单，因为一般来说，你只需要尝试将门放置在通常不可见的地方。如果你可以把它放在零件使用时不会被看到的地方，你就不需要担心它留下的痕迹。
然而，如果这是不可能的，你可能需要考虑一下你使用的门的类型。这里有三种选择-标签门，热尖端门和销门。
我们将从标签门开始，因为它们是三种中最常见的。

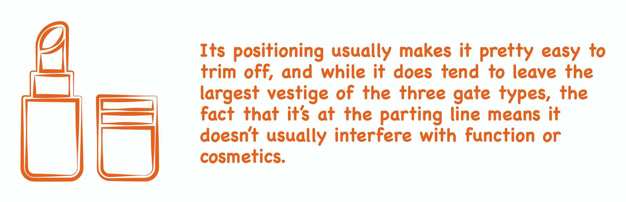

这些由一个块组成，这个块被铣削成零件较厚的壁上的分型线，允许液体塑料被推入模具。它的位置通常使它很容易修剪，虽然它往往会留下最大的痕迹三门类型，事实上，它在分离线意味着它通常不会干扰功能或化妆品。
标签门易于制造，维护和处理，并且通常有一个很大的纬度在它的位置沿分型线。这种设计也有助于限制在弹出过程中产生的应力标签本身，这是修整后成型。此外，由于相对较大，它非常适合与填充树脂一起使用，而填充树脂很难通过较小的浇口注入。
当然，体积大也有一点缺点，因为这是造成更大残余的原因，而且它必须位于分型线上的事实可能意味着它不是每个零件的正确选择。
这就把我们带到了第二个选项——热提示门。
这种技术使用一个小的圆形闸门让塑料进入腔体。它得名于这样一个事实，即我们在模具上安装了一个小加热器，以保持树脂足够热，从而流过相对狭窄的浇口。

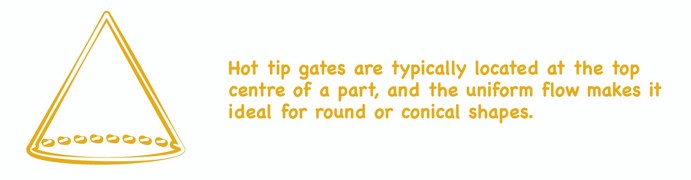

热尖端门通常位于零件的顶部中心，均匀的流动使其成为圆形或锥形的理想选择。浇口会在零件表面留下一个小凸起，但在你的设计中添加一个酒窝可能有助于将零件表面以下的小凸起移开，这可能会允许像贴花一样的东西在上面应用，而很少或根本不需要事先修剪。
然而，有一些材料，如缩醛和玻璃填充树脂，与热尖端门不兼容，你也应该意识到小体积零件可能会有问题，因为树脂在热尖端“烹饪”的趋势更长。
此外，一旦你使用热尖浇口，你就不能真正移动它，因为这将需要重新制作整个模具的a侧。
最后，我们有引脚门。这是最不常见的浇口类型，通常用于不能在边缘有浇口痕迹的复杂零件，在那里有标签浇口，或者在零件的美容面，在那里有热尖端浇口。
销闸的工作原理是将树脂注入顶销通道，留下一个可以在零件完成后手动移除的柱子。这意味着它会留下一个形状像顶针的痕迹，但你可以把它修剪得很小。

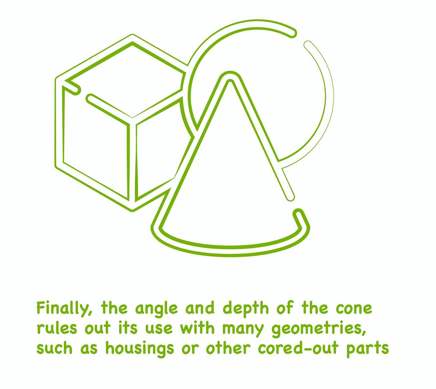

引脚门的使用是非常几何依赖的，虽然它可以产生很好的结果，它可以是具有挑战性的过程。锥形隧道浇口排除了许多玻璃填充树脂的使用，并且在顶出过程中从柱上剪切锥体可以对模具施加显著的应力。最后，圆锥体的角度和深度使其无法用于许多几何形状，如外壳或其他芯件。
这周就到这里。我期待着下周五再见到你。
特别感谢娜塔莉·康斯特布尔。
